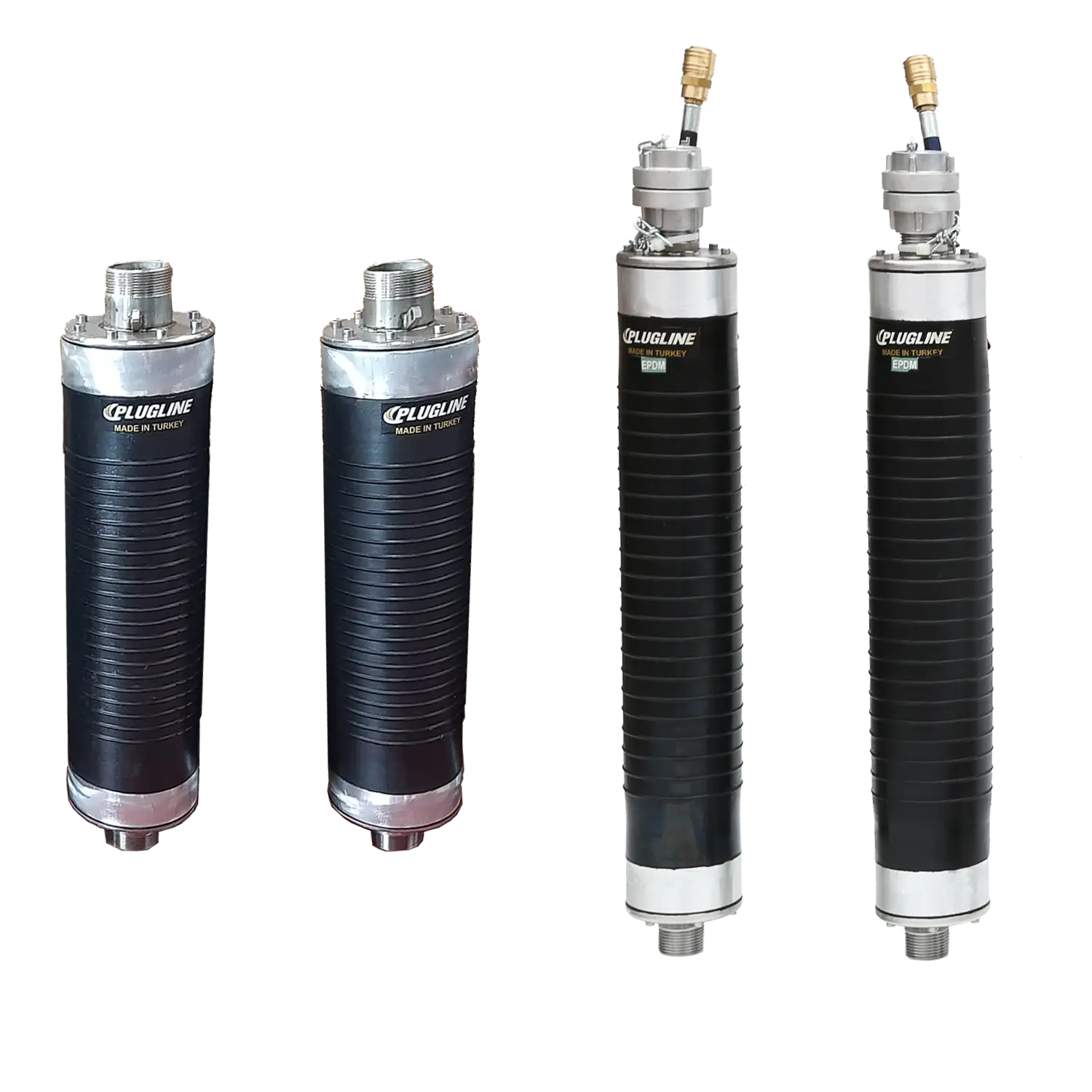

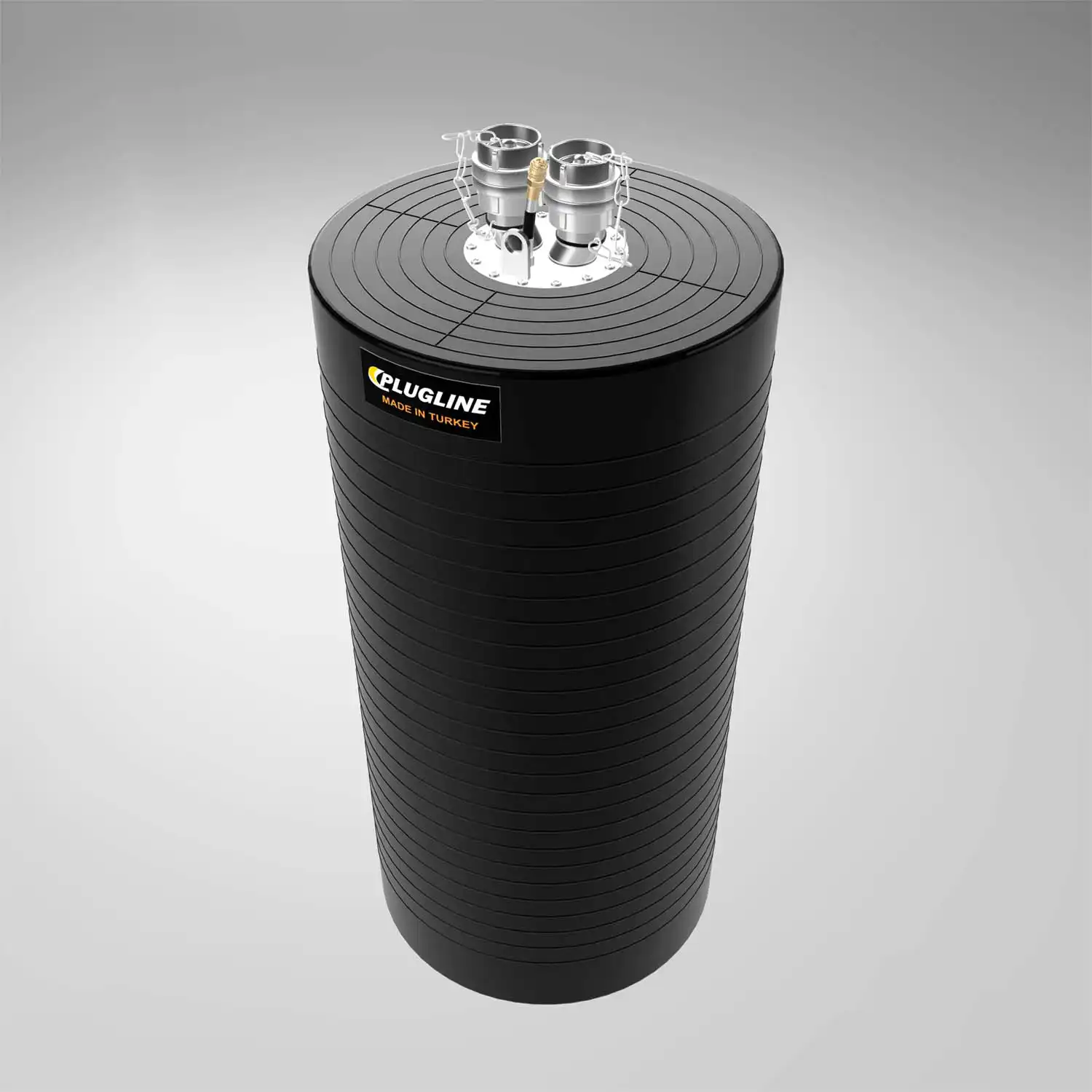

Inflatable Pipe Test Plugs (1,5 - 2,5 bar)

  • The PLUGLINE Inflatable Pipe Test Plugs offered here are the right choice for repairs, maintenance, or leak tests of newly constructed or refurbished pipelines.
  • Hydrostatic testing is essential in pipelines and sewers to ensure their safe and effective operation. Tests are carried out to control faults such as cracks, leaks, welding defects in these pipelines and sewers.
  • To perform the test, the ends of the pipeline are blocked with the Inflatable Pipe Test Plugs and the Inflatable Pipe Stoppers, the pipes are filled with water and pressurized to a predetermined test pressure.
  • Instead of the traditionally used pipe ends being blocked with temporary welded flanges that will be removed after testing, the use of Inflatable Pipe Test Plugs and Pipe Stoppers provide advantages in time, cost and labor.
  • They can be used to perform the tests according to Standard EN 1610:2015 with water or air on pipes.
  • Another common use of test plugs are to divert the flow in case of pipe inspection, cleaning, damage or repair.
  • They are made of high-quality special NR/SBR rubber reinforced with kevlar tire (lighter, tougher, and more puncture-resistant) cording. This material can be changed with NBR, CR, EPDM materials.
  • All test plugs are equipped with quick­connect couplings and nipples.

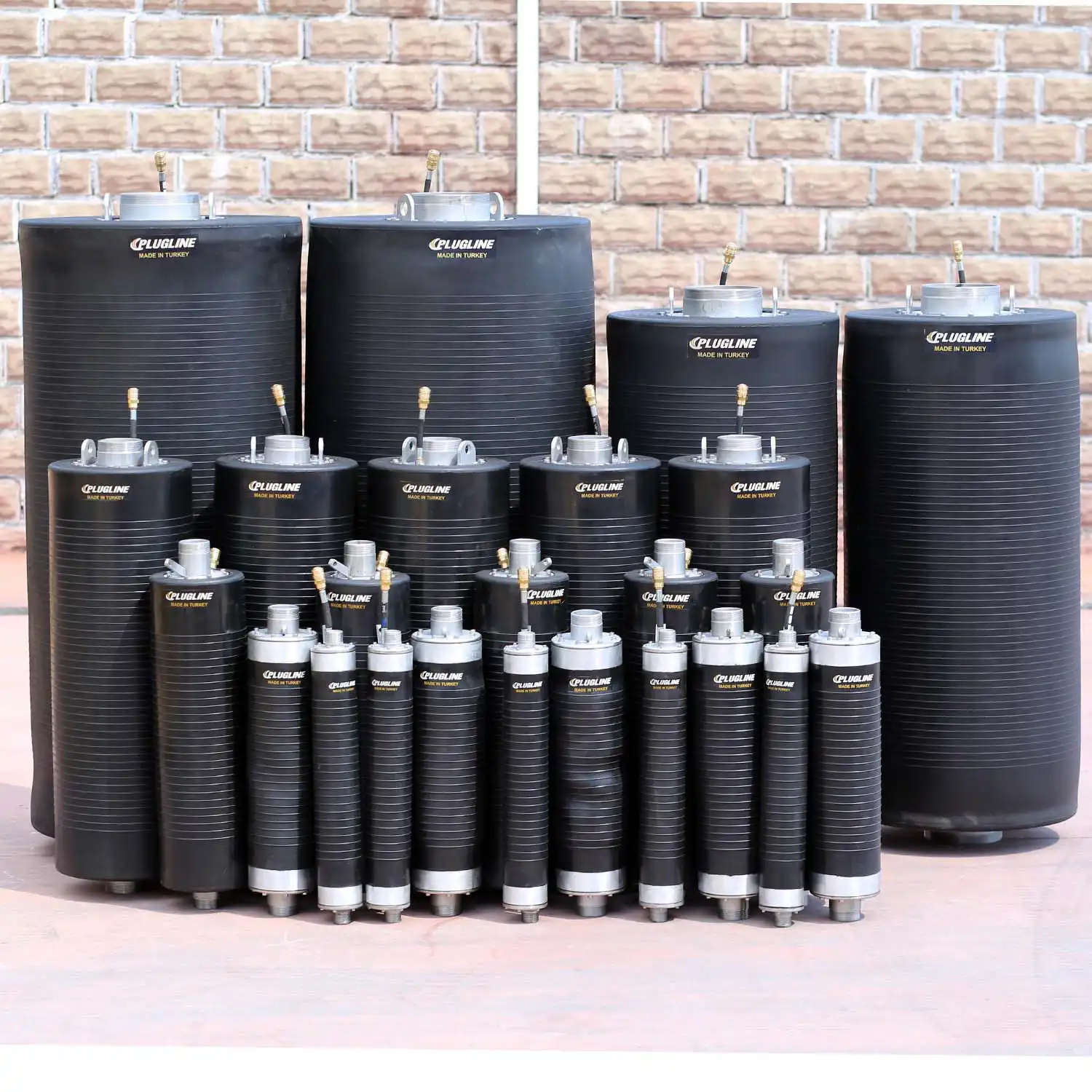

  • Available for pipe diameters from 50 mm (1,96") to 4200 mm (165,35").
  • Specified as standard working pressures 1,5 Bar (21,75 psi) and 2,5 Bar (36,25 psi). In addition to this Inflatable Pipe Test Plugs have higher working pressures can be produced.
  • Called as pneumatic test plugs, because of their inflatable specifications, in addition to above Inflatable/Working Pressures, they have also higher working pressures, like 6,0 Bar (87,02 psi) and 12,0 Bar (174,04 psi), they are named as PLUGLINE Inflatable High Pressure Pipe Test Plugs.

INFLATABLE PIPE TEST PLUGS (1,5 BAR/21,75 PSI) / BACK PRESSURE (0,5 BAR/7,25 PSI)
Product Code Nominal Size (mm) Min. Pipe Inner Dia. to be tested (mm/inch) Max. Pipe Inner Dia. to be tested (mm/inch) Max. Working Pressure (bar/psi) Product Diameter (mm/inch) Total Length of Product (mm/inch) Bypass Diameter (mm/inch) Product Weight (kg/Ibs)
remove add
ITP50100A/1,5 50-100 50mm/1,96" 100mm/3,93" 1,5bar/21,75psi 45mm/1,77" 330mm/12,99" 6,35mm/1/4" 1,0kg/2,20lbs
remove add
ITP50100B/1,5 50-100 50mm/1,96" 100mm/3,93" 1,5bar/21,75psi 45mm/1,77" 330mm/12,99" 2x3,17mm/2x1/8" 1,2kg/2,64lbs
remove add
ITP70150A/1,5 70-150 70mm/2,75" 150mm/5,90" 1,5bar/21,75psi 64mm/2,51" 400mm/15,74" 12,70mm/1/2" 1,2kg/2,64lbs
remove add
ITP70150B/1,5 70-150 70mm/2,75" 150mm/5,90" 1,5bar/21,75psi 64mm/2,51" 400mm/15,74" 2x6,35mm/2x1/4" 1,3kg/2,86lbs
remove add
ITP100200A/1,5 100-200 100mm/3,93" 200mm/7,87" 1,5bar/21,75psi 88mm/3,46" 500mm/19,68" 25,40mm/1" 1,8kg/3,86lbs
remove add
ITP100200B/1,5 100-200 100mm/3,93" 200mm/7,87" 1,5bar/21,75psi 88mm/3,46" 500mm/19,68" 2x12,70mm/2x1/2" 1,9kg/4,18lbs
remove add
ITP150300A/1,5 150-300 150mm/5,90" 300mm/11,81" 1,5bar/21,75psi 138mm/5,43" 580mm/22,83" 50,80mm/2" 4,0kg/8,81lbs
remove add
ITP150300B/1,5 150-300 150mm/5,90" 300mm/11,81" 1,5bar/21,75psi 138mm/5,43" 580mm/22,83" 25,40mm/1"+12,70mm/ 1/2" 4,2kg/9,25lbs
remove add
ITP200400A/1,5 200-400 200mm/7,87" 400mm/15,74" 1,5bar/21,75psi 185mm/7,28" 680mm/26,77" 50,80mm/2" 7,2kg/15,87lbs
remove add
ITP200400B/1,5 200-400 200mm/7,87" 400mm/15,74" 1,5bar/21,75psi 185mm/7,28" 680mm/26,77" 2x25,40mm/2x1" 7,4kg/16,31lbs
remove add
ITP200500A/1,5 200-500 200mm/7,87" 500mm/19,68" 1,5bar/21,75psi 185mm/7,28" 820mm/32,28" 50,80mm/2" 8,0kg/17,63lbs
remove add
ITP200500B/1,5 200-500 200mm/7,87" 500mm/19,68" 1,5bar/21,75psi 185mm/7,28" 820mm/32,28" 2x25,40mm/2x1" 9,0kg/19,84lbs
remove add
ITP300600A/1,5 300-600 300mm/11,81" 600mm/23,62" 1,5bar/21,75psi 285mm/11,22" 800mm/31,49" 50,80mm/2" 11,0kg/24,25lbs
remove add
ITP300600B/1,5 300-600 300mm/11,81" 600mm/23,62" 1,5bar/21,75psi 285mm/11,22" 800mm/31,49" 2x50,80mm/2x2" 11,7kg/25,79lbs
remove add
ITP300600C/1,5 300-600 300mm/11,81" 600mm/23,62" 1,5bar/21,75psi 285mm/11,22" 800mm/31,49" 76,20mm/3" 11,0kg/24,25lbs
remove add
ITP375750A/1,5 375-750 375mm/14,76" 750mm/29,52" 1,5bar/21,75psi 355mm/13,97" 1000mm/39,37" 50,80mm/2" 18,0kg/39,68lbs
remove add
ITP375750B/1,5 375-750 375mm/14,76" 750mm/29,52" 1,5bar/21,75psi 355mm/13,97" 1000mm/39,37" 2x50,80mm/2x2" 20,0kg/44,09lbs
remove add
ITP375750C/1,5 375-750 375mm/14,76" 750mm/29,52" 1,5bar/21,75psi 355mm/13,97" 1000mm/39,37" 76,20mm/3" 21,0kg/46,30lbs
remove add
ITP5001000A/1,5 500-1000 500mm/19,68" 1000mm/39,37" 1,5bar/21,75psi 480mm/18,89" 1050mm/41,33" 50,80mm/2" 27,0kg/59,52lbs
remove add
ITP5001000B/1,5 500-1000 500mm/19,68" 1000mm/39,37" 1,5bar/21,75psi 480mm/18,89" 1050mm/41,33" 2x50,80mm/2x2" 28,0kg/61,72lbs
remove add
ITP5001000C/1,5 500-1000 500mm/19,68" 1000mm/39,37" 1,5bar/21,75psi 480mm/18,89" 1050mm/41,33" 101,60mm/4" 32,0kg/70,55lbs
remove add
ITP5001200A/1,5 500-1200 500mm/19,68" 1200mm/47,24" 1,5bar/21,75psi 480mm/18,89" 1400mm/55,11" 101,60mm/4" 41,0kg/90,39lbs
remove add

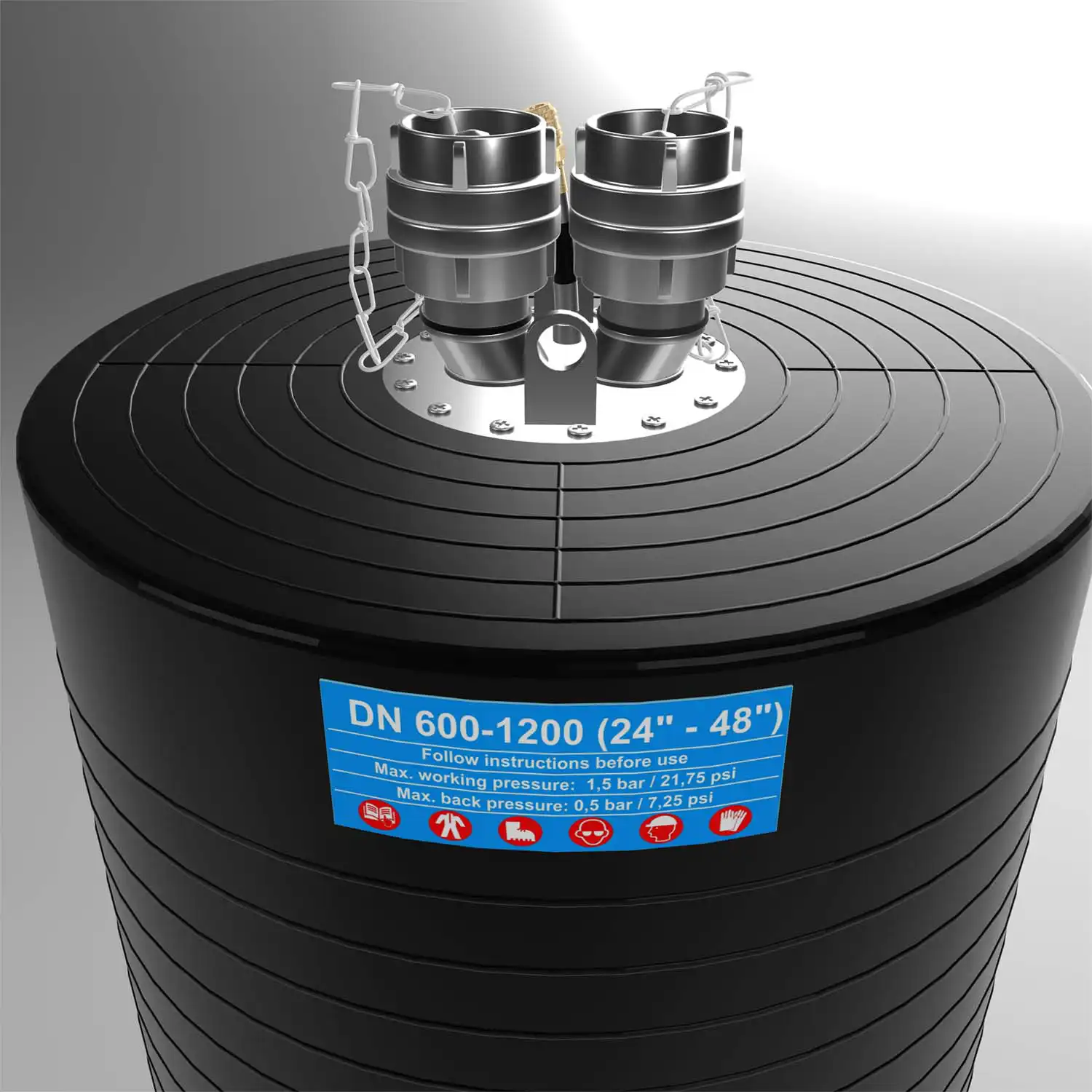

ITP6001200A/1,5 600-1200 600mm/23,62" 1200mm/47,24" 1,5bar/21,75psi 585mm/23,03" 1400mm/55,11" 50,80mm/2" 35,0kg/77,16lbs
remove add
ITP6001200B/1,5 600-1200 600mm/23,62" 1200mm/47,24" 1,5bar/21,75psi 585mm/23,03" 1400mm/55,11" 2x50,80mm/2x2" 36,0kg/79,36lbs
remove add
ITP6001200C/1,5 600-1200 600mm/23,62" 1200mm/47,24" 1,5bar/21,75psi 585mm/23,03" 1400mm/55,11" 101,60mm/4" 36,0kg/79,36lbs
remove add
ITP5001400A/1,5 500-1400 500mm/19,68" 1400mm/55,11" 1,5bar/21,75psi 480mm/18,89" 1900mm/74,80" 50,80mm/2" 45,0kg/99,20lbs
remove add
ITP8001600A/1,5 800-1600 800mm/31,49" 1600mm/62,99" 1,5bar/21,75psi 780mm/30,70" 2000mm/78.74" 50,80mm/2" 45,0kg/99,20lbs
remove add
ITP8001600B/1,5 800-1600 800mm/31,49" 1600mm/62,99" 1,5bar/21,75psi 780mm/30,70" 2000mm/78.74" 2x50,80mm/2x2" 48,0kg/105,82lbs
remove add
ITP8002000A/1,5 800-2000 800mm/31,49" 2000mm/78,74" 1,5bar/21,75psi 780mm/30,70" 2400mm/94,48" 50,80mm/2" 70,0kg/154,28lbs
remove add
ITP8002000B/1,5 800-2000 800mm/31,49" 2000mm/78,74" 1,5bar/21,75psi 780mm/30,70" 2400mm/94,48" 2x50,80mm/2x2" 75,0kg/165,30lbs
remove add
ITP12002400A/1,5 1200-2400 1200mm/47,24” 2400mm/94,48” 1,5bar/21,75psi 1180mm/46,45” 3000mm/118,11” 50,80mm/2" 220,0kg/484,88lbs
remove add
ITP12002400B/1,5 1200-2400 1200mm/47,24” 2400mm/94,48” 1,5bar/21,75psi 1180mm/46,45” 3000mm/118,11” 2x50,80mm/2x2" 230,0kg/506,92lbs
remove add
ITP12002800A/1,5 1200-2800 1200mm/47,24” 2800mm/110,23” 1,5bar/21,75psi 1180mm/46,45” 4000mm/157,48" 50,80mm/2" 260,0kg/573,04lbs
remove add
ITP12002800B/1,5 1200-2800 1200mm/47,24” 2800mm/110,23” 1,5bar/21,75psi 1180mm/46,45” 4000mm/157,48" 2x50,80mm/2x2" 270,0kg/595,08lbs
remove add
ITP18003600A/1,5 1800-3600 1800mm/70.87" 3600mm/141,73" 1,5bar/21,75psi 1780mm/70.07" 4000mm/157,48" 50,80mm/2" 520,0kg/1146,08lbs
remove add
ITP18003600B/1,5 1800-3600 1800mm/70.87" 3600mm/141,73" 1,5bar/21,75psi 1780mm/70.07" 4000mm/157,48" 2x50,80mm/2x2" 540,0kg/1190,16lbs
remove add
ITP18004200A/1,5 1800-4200 1800mm/70.87" 4200mm/165,35" 1,5bar/21,75psi 1780mm/70.07" 6000mm/236,22" 50,80mm/2" 650,0kg/1432,60lbs
remove add
ITP18004200B/1,5 1800-4200 1800mm/70.87" 4200mm/165,35" 1,5bar/21,75psi 1780mm/70.07" 6000mm/236,22" 2x50,80mm/2x2" 675,0kg/1487,70lbs
INFLATABLE PIPE TEST PLUGS (2,5 BAR/36,25 PSI) / BACK PRESSURE (1,0 BAR/14,50 PSI)
Product Code Nominal Size (mm) Min. Pipe Inner Dia. to be tested (mm/inch) Max. Pipe Inner Dia. to be tested (mm/inch) Max. Working Pressure (bar/psi) Product Diameter (mm/inch) Total Length of Product (mm/inch) Bypass Diameter (mm/inch) Product Weight (kg/Ibs)
remove add
ITP3570A/2,5 35-70 35mm/1,37" 70mm/2,75" 2,5bar/36,25psi 33mm/1,29" 300mm/11,81" 1,58mm/1/16" 0,3kg/0,66lbs
remove add
ITP50100A/2,5 50-100 50mm/1,96" 100mm/3,93" 2,5bar/36,25psi 45mm/1,77" 280mm/11,02" 6,35mm/1/4" 1,0kg/2,20lbs
remove add
ITP70150A/2,5 70-150 70mm/2,75" 150mm/5,90" 2,5bar/36,25psi 65mm/2,55" 320mm/12,59" 12,70mm/1/2" 1,3kg/2,86lbs
remove add
ITP70150B/2,5 70-150 70mm/2,75" 150mm/5,90" 2,5bar/36,25psi 65mm/2,55" 320mm/12.59" 2x6,35mm/2x1/4" 1,4kg/3,08lbs
remove add
ITP100200A/2,5 100-200 100mm/3,93" 200mm/7,87" 2,5bar/36,25psi 88mm/3,46" 500mm/19,68" 25,40mm/1" 1,8kg/3,86lbs
remove add
ITP100200B/2,5 100-200 100mm/3,93" 200mm/7,87" 2,5bar/36,25psi 88mm/3,46" 500mm/19,68" 2x12,70mm/2x1/2" 1,9kg/4,18lbs
remove add
ITP150300A/2,5 150-300 150mm/5,90" 300mm/11,81" 2,5bar/36,25psi 138mm/5,43" 580mm/22,83" 50,80mm/2" 4,0kg/8,81lbs
remove add
ITP150300B/2,5 150-300 150mm/5,90" 300mm/11,81" 2,5bar/36,25psi 138mm/5,43" 580mm/22,83" 25,40mm/1 + 50,80mm/1/2" 4,2kg/9,25lbs
remove add
ITP200400A/2,5 200-400 200mm/7,87" 400mm/15,74" 2,5bar/36,25psi 185mm/7,28" 680mm/26,77" 50,80mm/2" 7,2kg/15,87lbs
remove add
ITP200400B/2,5 200-400 200mm/7,87" 400mm/15,74" 2,5bar/36,25psi 185mm/7,28" 680mm/26,77" 2x25,40mm/2x1" 7,4kg/16,31lbs
remove add
ITP300600A/2,5 300-600 300mm/11,81" 600mm/23,62" 2,5bar/36,25psi 285mm/11,22" 850mm/33,46" 50,80mm/2" 11,0kg/24,25lbs
remove add
ITP300600B/2,5 300-600 300mm/11,81" 600mm/23,62" 2,5bar/36,25psi 285mm/11,22" 850mm/33,46" 2x50,80mm/2x2" 11,7kg/25,79lbs
remove add
ITP300600C/2,5 300-600 300mm/11,81" 600mm/23,62" 2,5bar/36,25psi 285mm/11,22" 850mm/33,46" 76,20mm/3" 11,0kg/24,25lbs
remove add
ITP375750A/2,5 375-750 375mm/14,76" 750mm/29,52" 2,5bar/36,25psi 360mm/14,17" 1000mm/39,37" 50,80mm/2" 18,0kg/39,68lbs
remove add
ITP375750B/2,5 375-750 375mm/14,76" 750mm/29,52" 2,5bar/36,25psi 360mm/14,17" 1000mm/39,37" 2x50,80mm/2x2" 20,0kg/44,09lbs
remove add
ITP375750C/2,5 375-750 375mm/14,76" 750mm/29,52" 2,5bar/36,25psi 360mm/14,17" 1000mm/39,37" 76,20mm/3" 21,0kg/46,30lbs
remove add
ITP500800A/2,5 500-800 500mm/19,68" 800mm/31,49" 2,5bar/36,25psi 480mm/18,89" 1050mm/41,33" 50,80mm/2" 27,0kg/59,52lbs
remove add
ITP500800B/2,5 500-800 500mm/19,68" 800mm/31,49" 2,5bar/36,25psi 480mm/18,89" 1050mm/41,33" 2x50,80mm/2x2" 28,8kg/63,49lbs
remove add
ITP500800C/2,5 500-800 500mm/19,68" 800mm/31,49" 2,5bar/36,25psi 480mm/18,89" 1050mm/41,33" 101,60mm/4" 32,0kg/70,55lbs
remove add
ITP5001000A/2,5 500-1000 500mm/19,68" 1000mm/39,37" 2,5bar/36,25psi 480mm/18,89" 1050mm/41,33" 50,80mm/2" 27,0kg/59,52lbs
remove add
ITP5001000B/2,5 500-1000 500mm/19,68" 1000mm/39,37" 2,5bar/36,25psi 480mm/18,89" 1050mm/41,33" 2x50,80mm/2x2" 28,8kg/63,49lbs
remove add
ITP5001000C/2,5 500-1000 500mm/19,68" 1000mm/39,37" 2,5bar/36,25psi 480mm/18,89" 1050mm/41,33" 101,60mm/4" 32,0kg/70,55lbs
remove add
ITP6001200A/2,5 600-1200 600mm/23,62" 1200mm/47,24" 2,5bar/36,25psi 580mm/22,83" 1250mm/49,21" 50,80mm/2" 35,0kg/77,16lbs
remove add
ITP6001200B/2,5 600-1200 600mm/23,62" 1200mm/47,24" 2,5bar/36,25psi 580mm/22,83" 1250mm/49,21" 2x50,80mm/2x2" 36,0kg/79,36lbs
remove add
ITP6001200C/2,5 600-1200 600mm/23,62" 1200mm/47,24" 2,5bar/36,25psi 580mm/22,83" 1250mm/49,21" 101,60mm/4" 42,0kg/92,60lbs
remove add
ITP8001600A/2,5 800-1600 800mm/31,49" 1600mm/62,99" 2,5bar/36,25psi 790mm/31,10" 1800mm/70,86" 50,80mm/2" 45,0kg/99,20lbs
remove add
ITP8001600B/2,5 800-1600 800mm/31,49" 1600mm/62,99" 2,5bar/36,25psi 790mm/31,10" 1800mm/70,86" 2x50,80mm/2x2" 50,0kg/110,23lbs
remove add
ITP8002000A/2,5 800-2000 800mm/31,49" 2000mm/78,74" 2,5bar/36,25psi 780mm/30,70" 2400mm/94,48" 50,80mm/2" 70,0kg/154,28lbs
remove add
ITP8002000B/2,5 800-2000 800mm/31,49" 2000mm/78,74" 2,5bar/36,25psi 780mm/30,70" 2400mm/94,48" 2x50,80mm/2x2" 75,0kg/165,30lbs
remove add
ITP12002400A/2,5 1200-2400 1200mm/47,24” 2400mm/94,48” 2,5bar/36,25psi 1180mm/46,45” 3000mm/118,11” 50,80mm/2" 240,0kg/528,96lbs
remove add
ITP12002400B/2,5 1200-2400 1200mm/47,24” 2400mm/94,48” 2,5bar/36,25psi 1180mm/46,45” 3000mm/118,11” 2x50,80mm/2x2" 245,0kg/539,98lbs
remove add
ITP12002800A/2,5 1200-2800 1200mm/47,24” 2800mm/110,23” 2,5bar/36,25psi 1180mm/46,45” 4000mm/157,48" 50,80mm/2" 300,0kg/661,20lbs
remove add
ITP12002800B/2,5 1200-2800 1200mm/47,24” 2800mm/110,23” 2,5bar/36,25psi 1180mm/46,45” 4000mm/157,48" 2x50,80mm/2x2" 310,0kg/683,24lbs
remove add
ITP18003600A/2,5 1800-3600 1800mm/70.87" 3600mm/141,73" 2,5bar/36,25psi 1780mm/70.07" 4000mm/157,48" 50,80mm/2" 550,0kg/1212,20lbs
remove add
ITP18003600B/2,5 1800-3600 1800mm/70.87" 3600mm/141,73" 2,5bar/36,25psi 1780mm/70.07" 4000mm/157,48" 2x50,80mm/2x2" 560,0kg/1234,24lbs
remove add
ITP18004200A/2,5 1800-4200 1800mm/70.87" 4200mm/165,35" 2,5bar/36,25psi 1780mm/70.07" 6000mm/236,22" 50,80mm/2" 680,0kg/1498,72lbs
remove add
ITP18004200B/2,5 1800-4200 1800mm/70.87" 4200mm/165,35" 2,5bar/36,25psi 1780mm/70.07" 6000mm/236,22" 2x50,80mm/2x2" 690,0kg/1520,76lbs
