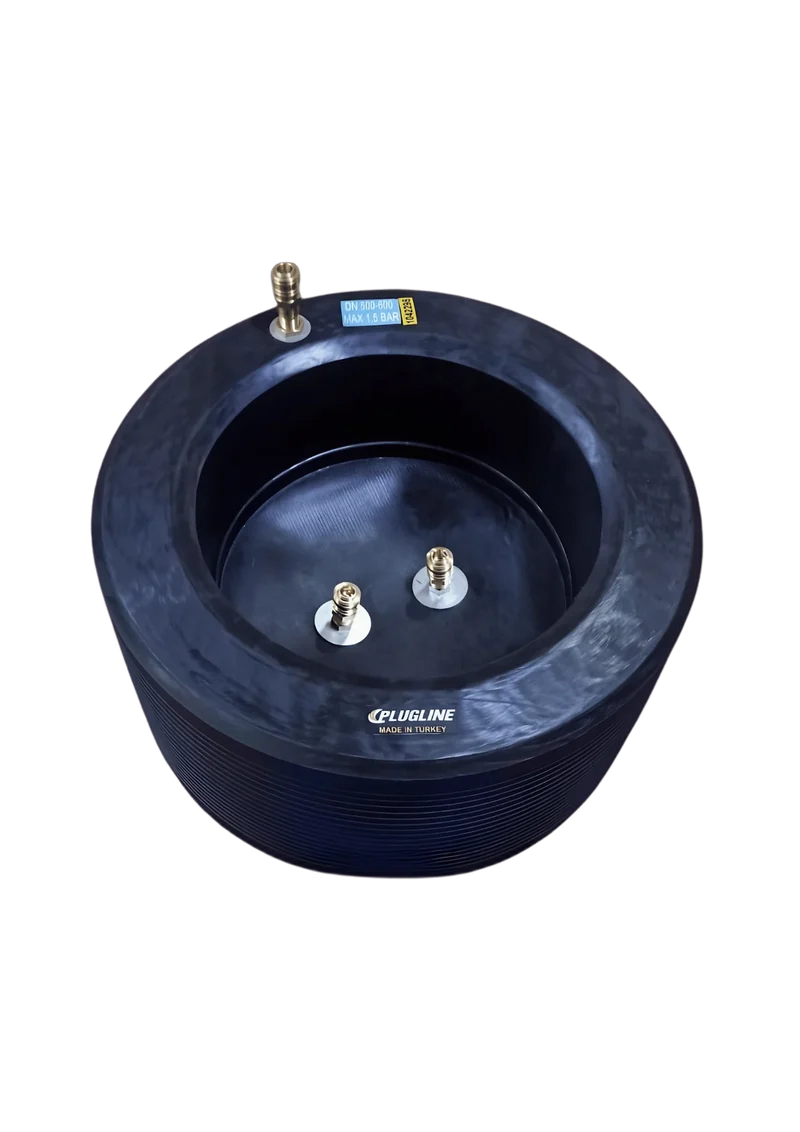

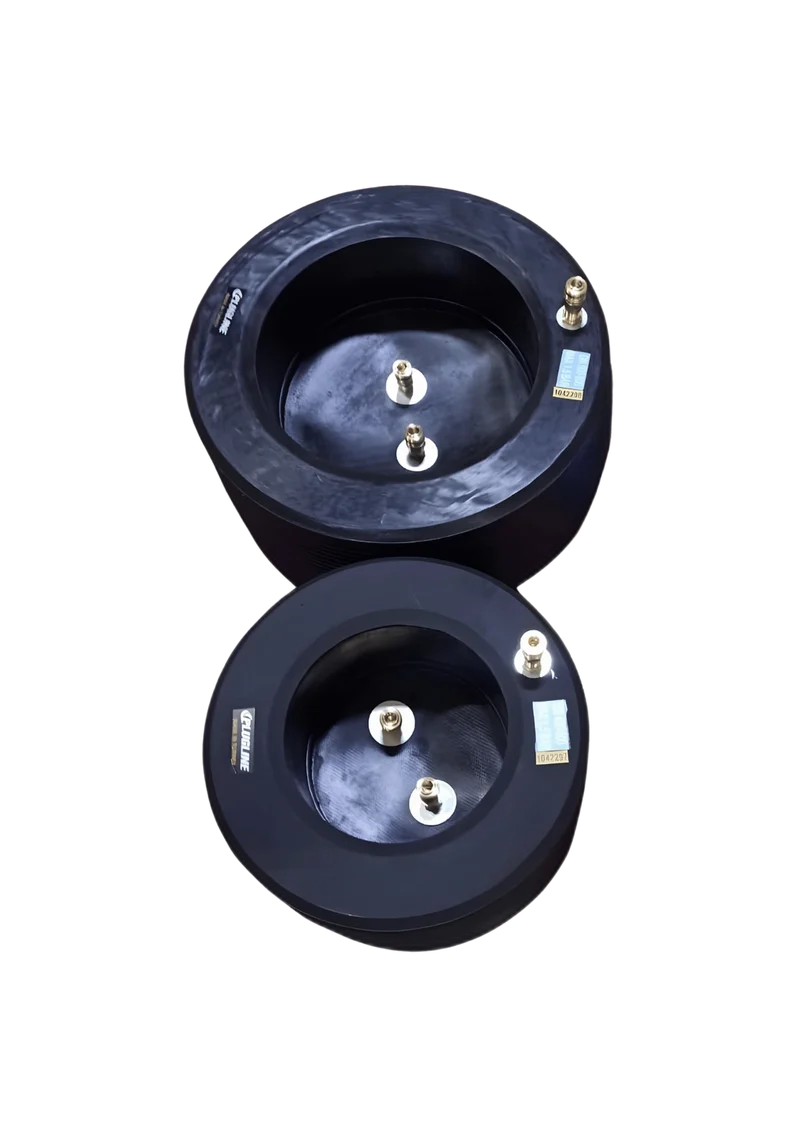

اعرف المزيد ←سدادات اختبار الضغط المعاكس المنخفض (1,5 بار)
سدادات اختبار محسَّنة لتطبيقات الضغط المعاكس المنخفض كمجاري الجاذبية وأنظمة الصرف.
- نطاق المقاسات300 — 1100 mm
- ضغط التشغيل1,5 bar
- الضغط المعاكس0,3 bar
- الخامةNR + كيفلار (NBR وEPDM اختياري)
- وصلة الهواءوصلة سريعة / شرادر
- حرارة التشغيل−40 إلى 70 °م
الوصف والمزايا
سدادات اختبار الضغط المعاكس المنخفض من Plugline حلول إحكام خفيفة ومتعددة الاستخدامات مصممة لاختبار سلامة الوصلات وحماية الخطوط طويلة الأمد. إنها الخيار الأمثل لاختبار تسرب الهواء وتوفير حاجز آمن ضد الملوثات الخارجية. وتصميمها المرن يجعلها فعالة خاصةً حيث يجب استمرار التدفق أو إعادة توجيهه أثناء الصيانة أو الإصلاح في الموقع.
الخصائص الرئيسية
- اختبار الوصلات الهوائي: مصممة خصيصًا لاختبار تسرب الهواء الموضعي، بما يضمن استيفاء وصلات الأنابيب لمعايير الإحكام الصارمة.
- بناء مطاطي مقوًّى: نطاق المقاسات 300 — 1100 mm، ضغط التشغيل 1,5 bar، الضغط المعاكس 0,3 bar، درجة حرارة التشغيل −40 إلى 70 °م، وصلة هواء سريعة / صمام شرادر.
- حاجز ضد التلوث: تُحكم بفعالية مقاطع الأنابيب غير المستخدمة لمنع دخول الغبار والمخلفات والأجسام الغريبة أثناء مراحل التصنيع أو الإنشاء.
- باي باس مدمج: مجهزة بخاصية التدفق النافذ التي تتيح إعادة توجيه السوائل بأمان، مانعةً تراكم الضغط في النظام أثناء الإصلاحات.
- تحسين للضغط المنخفض: مصممة للتطبيقات الخالية من الضغط المعاكس العالي، لتقدم بديلًا أخف وأسهل حملًا من السدادات الثقيلة.
- بناء متين خفيف الوزن: مصنوعة من مطاط مقوًّى عالي الجودة يوفر إحكامًا موثوقًا دون الوزن الزائد لموديلات الضغط العالي.
المزايا
- حماية النظام: يعمل كضمانة أساسية لخطوط الأنابيب المتوقفة لفترات طويلة، حافظًا نظافتها الداخلية للتشغيل المستقبلي.
- المرونة التشغيلية: خاصية الباي باس تتيح استمرار تدفق النظام، ما يقلل كثيرًا الأثر على خدمات المرافق المحيطة أثناء الصيانة.
- نشر سريع: بنيتها الخفيفة تضمن تركيبها وإزالتها بسرعة بمشغل واحد، بأدنى تكاليف عمالة.
- اختبار اقتصادي: توفر حلًا موثوقًا وميسورًا للتحقق الهوائي الدوري من الوصلات وللسد المؤقت.
- إحكام قابل للتكيّف: مرنة بما يكفي لمطابقة التفاوتات الطفيفة في سطح الأنبوب الداخلي، بما يضمن ملاءمة ثابتة وآمنة.
مجالات التطبيق
- تصنيع خطوط الأنابيب: تُستخدم لسد أطراف الأنابيب أثناء التخزين والنقل لحماية الداخل من المخلفات البيئية.
- اختبار سلامة الوصلات: الأداة الأمثل للمقاولين المجرين اختبارات تسرب بالهواء على خطوط الصرف أو الخطوط منخفضة الضغط حديثة التركيب.
- إصلاح البنية التحتية: مثالية لعزل مقاطع الأنابيب للإصلاح مع استخدام الباي باس لإدارة التدفق القائم.
- الإخراج طويل الأمد من الخدمة: توفر إحكامًا مؤقتًا آمنًا للخطوط التي ستبقى متوقفة لأسابيع أو أشهر.
- مشاريع الإنشاء الجديدة: أساسية لإبقاء خطوط المرافق نظيفة وخالية من مخلفات الموقع قبل التسليم النهائي للنظام.
توفر سدادات اختبار الضغط المعاكس المنخفض من Plugline حلًا عمليًا وفعالًا وموثوقًا للمحترفين الذين يحتاجون الحفاظ على نظافة وسلامة أنظمة الأنابيب في ظروف الضغط المنخفض.
إجراء النشر الموصى به
تُستخدم سدادات الأنابيب القابلة للنفخ من Plugline لإحكام وسد واختبار ضغط الأنابيب. اتبع الإجراء أدناه للتركيب والإزالة الآمنَين.
افحص كل سدادة بحثًا عن عيوب سطحية. تأكد من مطابقة الموديل لأمر الشراء. اختبر مسبقًا في بيئة نظيفة حتى 0,5 بار اسمي.
أدخِلها مفرَّغة. ضعها على عمق قطرين على الأقل داخل التجويف. ثبّت خرطوم التوصيل على صمام النفخ.
انفخ حتى الضغط الاسمي المذكور في ورقة البيانات. انتظر 60 ثانية وتحقق من الإحكام بالاختبار السمعي.
أجرِ اختبار الخط وفق EN 1610 أو الكود المحلي. سجّل الهبوط ومدة الثبات ودرجة الحرارة المحيطة.
فرّغ السدادة تمامًا قبل السحب. افحصها بحثًا عن ضرر. يمكن إعادة استخدام السدادة حتى 200 دورة في الظروف الاسمية.
أوراق البيانات والكتالوجات
حمّل أوراق البيانات الفنية وكتالوجات المنتجات لخط سدادات الأنابيب القابلة للنفخ.
اعثر على موديلك
أدخل قطر الأنبوب لإبراز الموديلات المطابقة في الجدول أدناه.
الموديلات المتوفرة
7 موديلات متاحة.
| الكمية | كود المنتج | نطاق الأنابيب (مم) | أدنى قطر داخلي | أقصى قطر داخلي | ضغط التشغيل | قطر المنتج | الطول | قطر الباي باس | الوزن | تهيئة |
|---|---|---|---|---|---|---|---|---|---|---|
0 | LBTP300400 | 300-400 | 300mm/11,81" | 400mm/15,75" | 1,5bar/21,75psi | 280mm/11,02" | 250mm/9,84" | 2x6,35mm/2x1/4" | 2,0kg/4,41lbs | |
0 | LBTP400500 | 400-500 | 400mm/15,75" | 500mm/19,69" | 1,5bar/21,75psi | 380mm/14,96" | 250mm/9,84" | 2x6,35mm/2x1/4" | 3,0kg/6,61lbs | |
0 | LBTP500600 | 500-600 | 500mm/19,69" | 600mm/23,62" | 1,5bar/21,75psi | 480mm/18,9" | 250mm/9,84" | 2x6,35mm/2x1/4" | 4,0kg/8,82lbs | |
0 | LBTP600700 | 600-700 | 600mm/23,62" | 700mm/27,56" | 1,5bar/21,75psi | 580mm/22,83" | 250mm/9,84" | 2x6,35mm/2x1/4" | 5,0kg/11,02lbs | |
0 | LBTP700800 | 700-800 | 700mm/27,56" | 800mm/31,5" | 1,5bar/21,75psi | 680mm/26,77" | 250mm/9,84" | 2x6,35mm/2x1/4" | 6,0kg/13,23lbs | |
0 | LBTP800900 | 800-900 | 800mm/31,5" | 900mm/35,43" | 1,5bar/21,75psi | 780mm/30,71" | 250mm/9,84" | 2x6,35mm/2x1/4" | 7,0kg/15,43lbs | |
0 | LBTP9001100 | 900-1100 | 900mm/35,43" | 1100mm/43,31" | 1,5bar/21,75psi | 880mm/34,65" | 250mm/9,84" | 2x6,35mm/2x1/4" | 8,0kg/17,64lbs | |
الملحقات الموصى بها
منتجات متوافقة تُطلب عادةً مع خط IPS.
أرسل المواصفة. ونحن نرسل ورقة البيانات.
القطر DN والخامة ووصلة الهواء والكمية. نعود إليك خلال 24 ساعة بالموديل الصحيح وتقرير الاختبار الموثَّق وتأكيد المخزون من إسطنبول.
