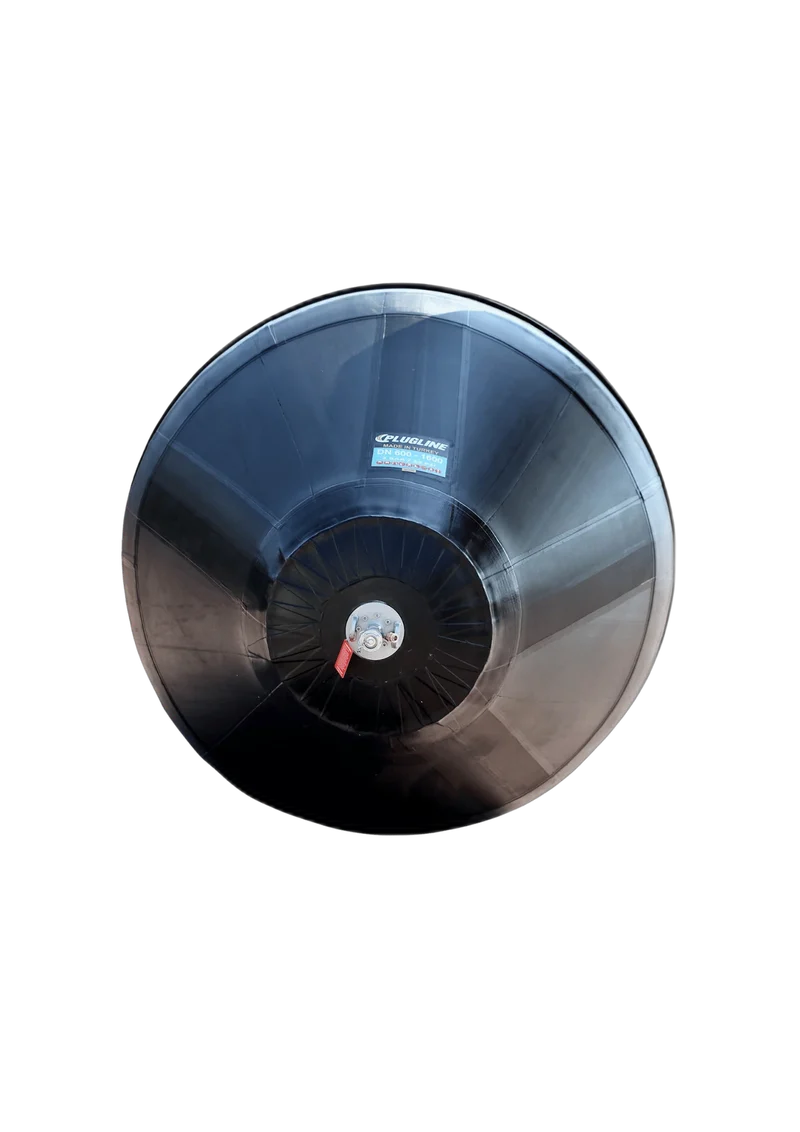

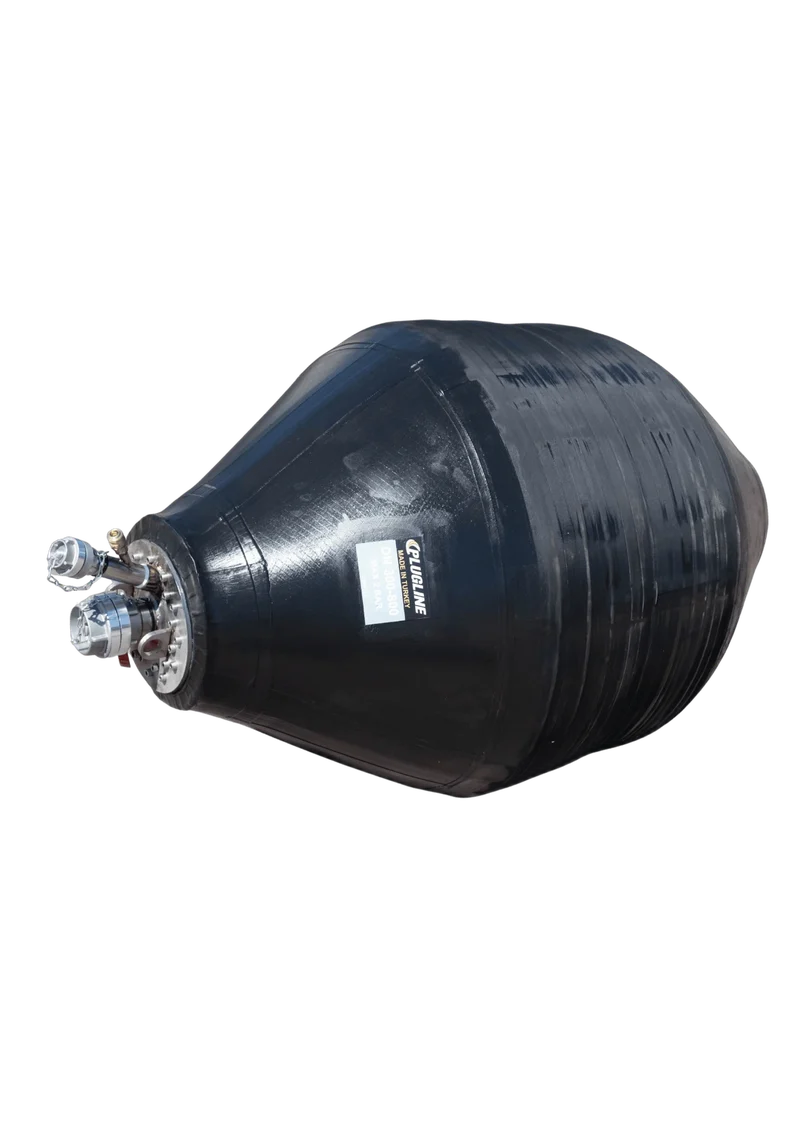

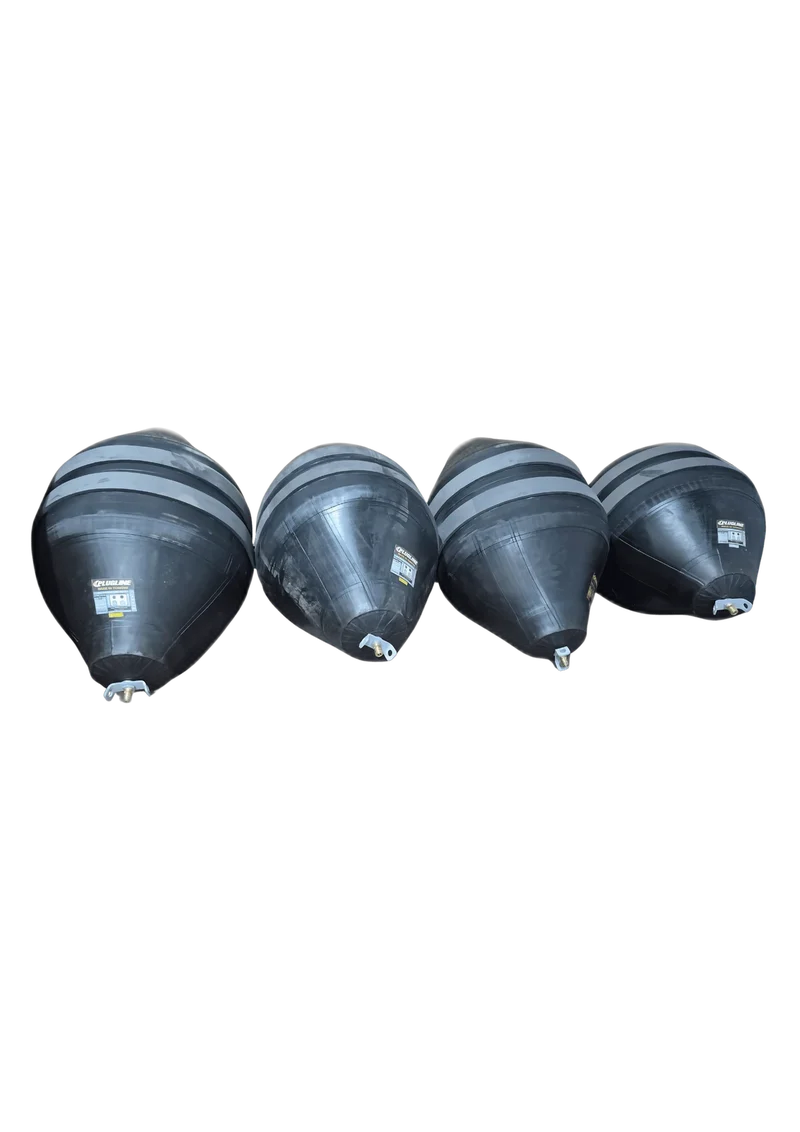

اعرف المزيد ←سدادات اختبار مخروطية (0,4 - 1,0 بار)
سدادات اختبار مخروطية بوصلة اختبار مدمجة للأنابيب غير الأسطوانية أو المستدقة.
- نطاق المقاسات150 — 3600 mm
- ضغط التشغيل0,4 / 0,5 / 1,0 bar
- الضغط المعاكس0,2 / 0,3 / 0,5 bar
- الخامةNR + كيفلار (NBR وEPDM اختياري)
- وصلة الهواءوصلة سريعة / شرادر
- حرارة التشغيل−40 إلى 70 °م
الوصف والمزايا
سدادات الاختبار المخروطية من Plugline حلول إحكام عالية الأداء مصممة خصيصًا لصيانة والتحقق من المجاري وأنظمة الصرف وخطوط الأنابيب. بفضل هندستها المستدقة الفريدة، توفر هذه السدادات إحكامًا آمنًا في المقاطع غير الدائرية، ما يجعلها الخيار الأمثل للمقاطع غير المنتظمة التي لا تستوعبها السدادات القياسية.
الخصائص الرئيسية
- توافق مع المقاطع غير المنتظمة: مصممة خصيصًا للمقاطع غير الدائرية، كالقنوات بيضاوية الشكل والمستطيلة وحرف U.
- بناء مطاطي مقوًّى: نطاق المقاسات DN50 — DN1500، ضغط التشغيل 0,4 / 0,5 / 1,0 bar، الضغط المعاكس 0,2 / 0,3 / 0,5 bar، درجة حرارة التشغيل −40 إلى 70 °م، وصلة هواء سريعة / صمام شرادر.
- تقنية مواد متقدمة: مصنوعة من نسيج كلوروبرين وأراميد متخصص، مقوًّى بمطاط مُفلكن على الساخن لأقصى متانة ومرونة.
- نطاق أقطار واسع: الاستدقاق المخروطي يتيح لسدادة واحدة تغطية تشكيلة أوسع من أقطار الأنابيب مقارنةً بالسدادات الأسطوانية التقليدية.
- مقاومة كيميائية عالية: مركّبة لتقاوم بتفوق الكيماويات العدوانية والسوائل الخطرة في البيئات الصناعية وبيئات الصرف.
- خيارات قياسية وعالية الضغط: تتميز بضغط تشغيل قياسي 1,0 بار (14,50 psi)، مع نسخ قابلة للتخصيص لمتطلبات ضغط أعلى.
المزايا
- قدرة اختبار متعددة: الأداة الأساسية لتحديد التسرب والاختبار الاحترافي بالهواء أو الماء، بما يضمن استيفاء الخطوط للمعايير البيئية الصارمة.
- تقوية فائقة: تقوية نسيج الأراميد تضمن حفاظ السدادة على شكلها وسلامة إحكامها تحت ضغط معاكس كبير.
- المرونة التشغيلية: أساسية لإصلاح الأعطال الطارئة والدعم الفني والإصلاح المنهجي للبالوعات وشبكات الصرف البلدية.
- كفاءة التكلفة: لأن سدادة واحدة تناسب مقاسات وأشكالًا أكثر من الموديلات التقليدية، فهي تقلل إجمالي المخزون المطلوب في الموقع.
- متانة فائقة: بناء المطاط المُفلكن على الساخن مصمم لتحمّل القسوة البدنية للنشر المتكرر في البيئات الكاشطة.
مجالات التطبيق
- إصلاح المجاري والصرف: مثالية لإحكام وعزل مقاطع خطوط المجاري البلدية أثناء إعادة التأهيل الإنشائية.
- كشف التسرب والاختبار: يستخدمها الفنيون لإجراء اختبارات هيدروستاتيكية أو هوائية دقيقة لكشف الخلل في سلامة الخطوط.
- الخطوط غير الدائرية: الحل الأمثل للبنية التحتية القديمة أو العبّارات الصناعية المتخصصة ذات الأشكال غير المنتظمة.
- إدارة الأعطال الطارئة: توفر استجابة سريعة وموثوقة للسد المؤقت أثناء الإصلاحات الطارئة أو الفيضانات العرضية.
- اختبار الضغط الهيدروستاتيكي: إحكام أحد طرفي مقطع الأنبوب أو كليهما لاختبار التسرب تحت الضغط.
توفر سدادات الاختبار المخروطية من Plugline مرونة وقوة لا تُضاهيان، بحل إحكام احترافي للأنابيب الدائرية القياسية والبنى التحتية غير الدائرية المعقدة على السواء.
إجراء النشر الموصى به
تُستخدم سدادات الأنابيب القابلة للنفخ من Plugline لإحكام وسد واختبار ضغط الأنابيب. اتبع الإجراء أدناه للتركيب والإزالة الآمنَين.
افحص كل سدادة بحثًا عن عيوب سطحية. تأكد من مطابقة الموديل لأمر الشراء. اختبر مسبقًا في بيئة نظيفة حتى 0,5 بار اسمي.
أدخِلها مفرَّغة. ضعها على عمق قطرين على الأقل داخل التجويف. ثبّت خرطوم التوصيل على صمام النفخ.
انفخ حتى الضغط الاسمي المذكور في ورقة البيانات. انتظر 60 ثانية وتحقق من الإحكام بالاختبار السمعي.
أجرِ اختبار الخط وفق EN 1610 أو الكود المحلي. سجّل الهبوط ومدة الثبات ودرجة الحرارة المحيطة.
فرّغ السدادة تمامًا قبل السحب. افحصها بحثًا عن ضرر. يمكن إعادة استخدام السدادة حتى 200 دورة في الظروف الاسمية.
أوراق البيانات والكتالوجات
حمّل أوراق البيانات الفنية وكتالوجات المنتجات لخط سدادات الأنابيب القابلة للنفخ.
اعثر على موديلك
أدخل قطر الأنبوب لإبراز الموديلات المطابقة في الجدول أدناه.
الموديلات المتوفرة
12 موديلًا متاحًا عبر 3 نطاقات لضغط التشغيل.
| الكمية | كود المنتج | نطاق الأنابيب (مم) | أدنى قطر داخلي | أقصى قطر داخلي | ضغط التشغيل | الضغط المعاكس | قطر المنتج | الطول | قطر الباي باس | الوزن | تهيئة |
|---|---|---|---|---|---|---|---|---|---|---|---|
0 | CTP150400/1 | 150-400 | 150mm/5,91" | 400mm/15,75" | 1,0bar/14,50psi | 0,5bar/7,25psi | 100mm/3,94" | 800mm/31,49" | 12,70mm/1/2" | 9,5kg/20,93lbs | |
0 | CTP250600/1 | 250-600 | 250mm/9,84" | 600mm/23,62" | 1,0bar/14,50psi | 0,5bar/7,25psi | 200mm/7,87" | 1150mm/45,27" | 25,40mm/1" | 17,0kg/37,46lbs | |
0 | CTP300800/1 | 300-800 | 300mm/11,81" | 800mm/31,5" | 1,0bar/14,50psi | 0,5bar/7,25psi | 250mm/9,84" | 1400mm/55,11" | 50,80mm/2" | 27,0kg/59,50lbs | |
0 | CTP4001000/1 | 400-1000 | 400mm/15,75" | 1000mm/39,37" | 1,0bar/14,50psi | 0,5bar/7,25psi | 300mm/11,81" | 1750mm/68,89" | 50,80mm/2" | 36,0kg/79,35lbs | |
0 | CTP5001200/1 | 500-1200 | 500mm/19,69" | 1200mm/47,24" | 1,0bar/14,50psi | 0,5bar/7,25psi | 400mm/15,75" | 1900mm/74,80" | 50,80mm/2" | 54,1kg/119,23lbs | |
0 | CTP5001400/1 | 500-1400 | 500mm/19,69" | 1400mm/55,12" | 1,0bar/14,50psi | 0,5bar/7,25psi | 400mm/15,75" | 2250mm/88,58" | 50,80mm/2" | 75,0kg/165,30lbs | |
0 | CTP5001500/1 | 500-1500 | 500mm/19,69" | 1500mm/59,06" | 1,0bar/14,50psi | 0,5bar/7,25psi | 400mm/15,75" | 2600mm/102,36" | 50,80mm/2" | 80,0kg/176,32lbs | |
0 | CTP6001600/1 | 600-1600 | 600mm/23,62" | 1600mm/62,99" | 1,0bar/14,50psi | 0,5bar/7,25psi | 500mm/19,69" | 2800mm/110,23" | 50,80mm/2" | 115,0kg/253,46lbs | |
0 | CTP10001800/1 | 1000-1800 | 1000mm/39,37" | 1800mm/70,87" | 1,0bar/14,50psi | 0,5bar/7,25psi | 700mm/27,56" | 3000mm/118,11" | 50,80mm/2" | 165,0kg/363,66lbs | |
0 | CTP10002200/1 | 1000-2200 | 1000mm/39,37" | 2200mm/86,61" | 1,0bar/14,50psi | 0,5bar/7,25psi | 800mm/31,5" | 3500mm/137,79" | 50,80mm/2" | 240,0kg/528,96lbs | |
0 | CTP15002800/0,5 | 1500-2800 | 1500mm/59,05" | 2800mm/110,23" | 0,5bar/7,25psi | 0,2bar/2,90psi | 1300mm/51,18" | 3650mm/143,70" | 101,60mm/4" | 410,0kg/903,64lbs | |
0 | CTP22003600/0,4 | 2200-3600 | 2200mm/86,61" | 3600mm/141,73" | 0,4bar/5,80psi | 0,2bar/2,90psi | 1800mm/70,86" | 4250mm/167,32" | 101,60mm/4" | 418,0kg/921,27lbs | |
الملحقات الموصى بها
منتجات متوافقة تُطلب عادةً مع خط IPS.
أرسل المواصفة. ونحن نرسل ورقة البيانات.
القطر DN والخامة ووصلة الهواء والكمية. نعود إليك خلال 24 ساعة بالموديل الصحيح وتقرير الاختبار الموثَّق وتأكيد المخزون من إسطنبول.
تبحث عن شيء آخر؟
أنواع أخرى من سدادات الأنابيب في كتالوجنا — بنطاقات مقاسات وضغوط وبُنى مختلفة.

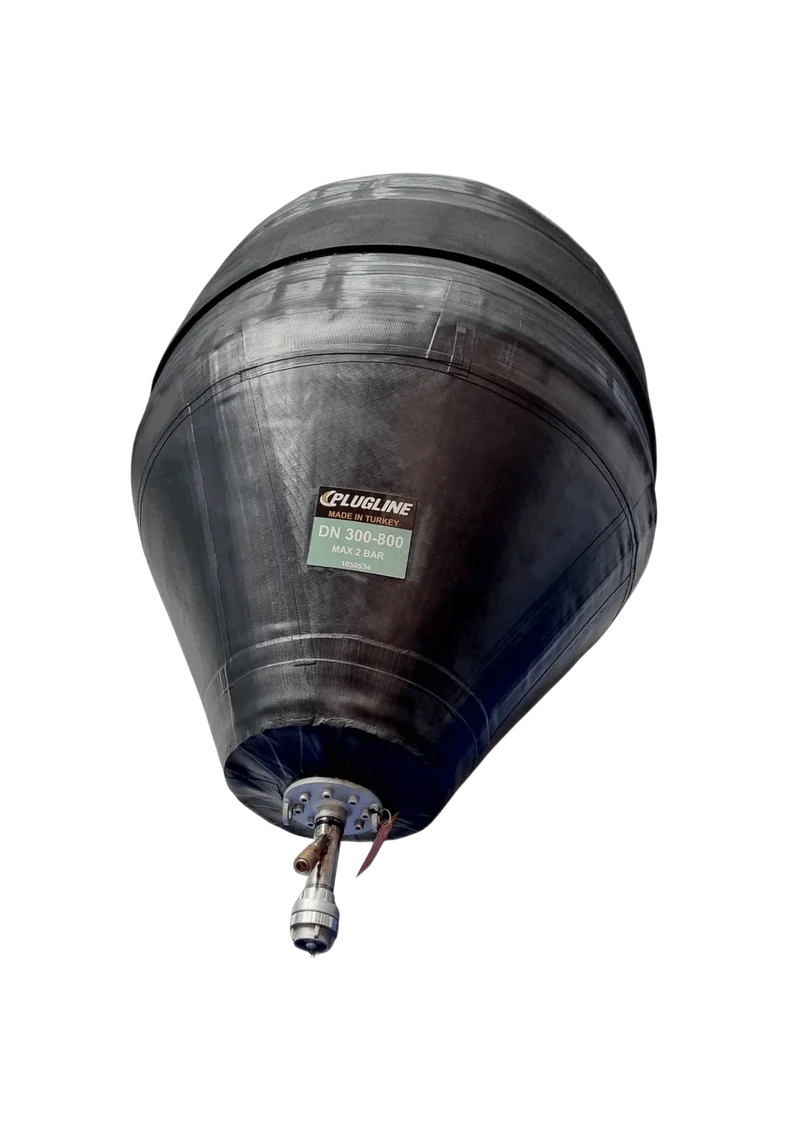

سدادات الأنابيب المخروطية
