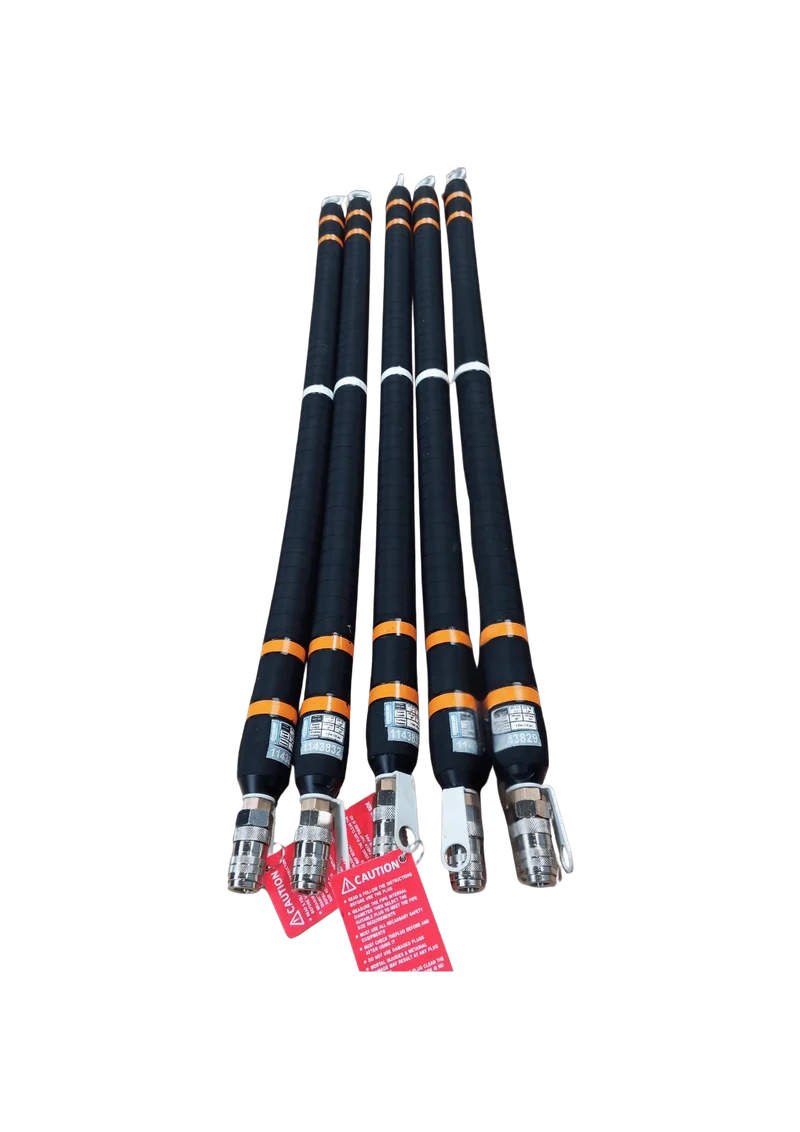

الباكرات الجانبية واسعة المقاسات (1,5 - 4,0 بار) — صورة 2

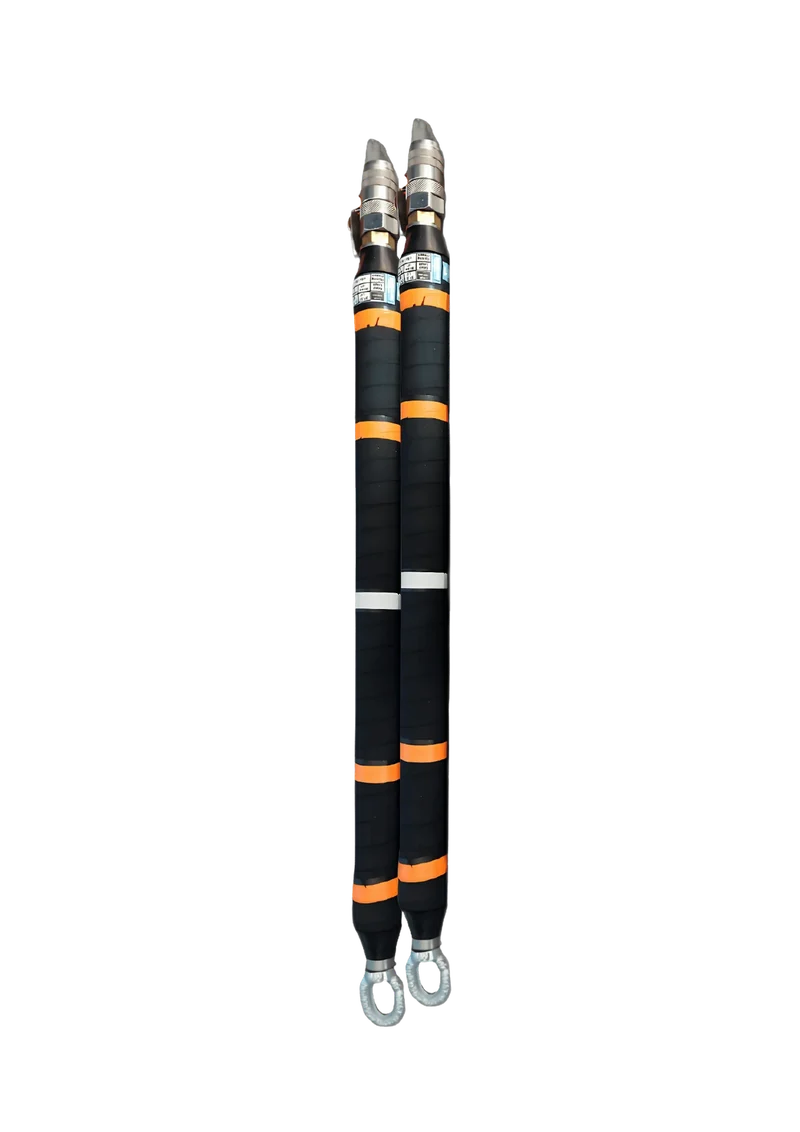

الباكرات الجانبية واسعة المقاسات (1,5 - 4,0 بار) — صورة 3

سدادات الأنابيب

الباكرات الجانبية واسعة المقاسات (1,5 - 4,0 بار)

المواصفات العامة

باكرات جانبية واسعة بأغطية طرفية مطاطية لأعمال إعادة التأهيل عالية الضغط.

نطاق المقاسات35 — 1000 mm
ضغط التشغيل1,5 — 4 bar
طول التلامس600 — 6600 mm
الخامةNR
وصلة الهواءوصلة سريعة / شرادر
حرارة التشغيل−40 إلى 70 °م

اطلب عرض سعر

الوصف والمزايا

الباكر الجانبي واسع المقاسات من Plugline أداة مبتكرة مصممة لإعادة تأهيل الأنابيب دون حفر، متخصصة في إصلاح الوصلات الجانبية والمقاطع الطويلة من خطوط المجاري أو الصرف. وبتصميمه المتعدد الذي يستوعب أقطارًا من 35 مم إلى 1000 مم وأطوالًا حتى 5000 مم، فهو الحل الأمثل للمحترفين في هندسة الصرف والصيانة البلدية والتطبيقات الصناعية.

الخصائص الرئيسية

نطاق مقاسات واسع: تغطي أقطار الأنابيب من 35 مم إلى 1000 مم، بمرونة لا تُضاهى لمختلف أنظمة الأنابيب.
بناء NR: نطاق المقاسات DN35 — DN1500، ضغط التشغيل 1,5 — 4 bar، طول التلامس 600 — 6600 mm، درجة حرارة التشغيل −40 إلى 70 °م، وصلة هواء سريعة / صمام شرادر.
خيارات أطوال ممتدة: متوفرة بأطوال حتى 5000 مم، ما يتيح إصلاحًا فعالًا لمقاطع الأنابيب الطويلة.
بناء متين: مصنوعة من مطاط مقوًّى ومكوّنات فولاذ مقاوم للصدأ لتحمّل الضغوط العالية والظروف القاسية.
إحكام سلس: الأطراف المطاطية لضمان إحكام آمن مانع للتسرب أثناء تصلّب الراتنج.
تقنية اللاحفر: تسهّل إصلاحات فعالة غير جراحية، مستغنيةً عن الحفر الواسع.

المزايا

اقتصادية: تقلل الحاجة إلى الحفر والاستبدال الواسعين، خافضةً تكاليف العمالة والمواد.
فعالة: يتيح إصلاحات سريعة ومتينة لأنظمة الأنابيب البلدية والصناعية.
صديقة للبيئة: تقلل الأثر البيئي بتجنّب الحفر المخرِّب وتوليد المخلفات.
تطبيق متعدد: تعمل في الوصلات الجانبية والخطوط الرئيسية والانحناءات، مستوعبةً احتياجات إصلاح متنوعة.

مجالات التطبيق

أنظمة المجاري والتصريف: إصلاح الوصلات الجانبية والوصلات والشقوق في البنية التحتية الحضرية والصناعية.
الصيانة البلدية: مثالية لإعادة تأهيل خطوط المجاري القديمة دون تعطيل الأنشطة السطحية.
الخطوط الصناعية: فعالة لإصلاح خطوط الأنابيب في المصانع ومنشآت المعالجة وأنظمة الصرف.

إجراء النشر الموصى به

تُستخدم سدادات الأنابيب القابلة للنفخ من Plugline لإحكام وسد واختبار ضغط الأنابيب. اتبع الإجراء أدناه للتركيب والإزالة الآمنَين.

افحص

افحص كل سدادة بحثًا عن عيوب سطحية. تأكد من مطابقة الموديل لأمر الشراء. اختبر مسبقًا في بيئة نظيفة حتى 0,5 بار اسمي.

التموضع

أدخِلها مفرَّغة. ضعها على عمق قطرين على الأقل داخل التجويف. ثبّت خرطوم التوصيل على صمام النفخ.

انفخ

انفخ حتى الضغط الاسمي المذكور في ورقة البيانات. انتظر 60 ثانية وتحقق من الإحكام بالاختبار السمعي.

الاختبار

أجرِ اختبار الخط وفق EN 1610 أو الكود المحلي. سجّل الهبوط ومدة الثبات ودرجة الحرارة المحيطة.

الاسترجاع

فرّغ السدادة تمامًا قبل السحب. افحصها بحثًا عن ضرر. يمكن إعادة استخدام السدادة حتى 200 دورة في الظروف الاسمية.

أوراق البيانات والكتالوجات

حمّل أوراق البيانات الفنية وكتالوجات المنتجات لخط سدادات الأنابيب القابلة للنفخ.

ورقة بيانات الباكر الجانبي واسع المقاسات

PDF · ‏2.4 م.ب

اعثر على موديلك

أدخل مقاس الأنبوب الاسمي أو طول المطاط لإبراز الموديلات المطابقة.

المقاس الاسمي (مم)

طول الجزء المطاطي (مم)

المطابقة: عرض جميع الموديلات

الموديلات المتوفرة

78 موديلًا متاحًا.

الدليل السريعالجدول أدناه هو منشئ RFQ حي — أضف الموديلات وخصّص الخيارات وأرسل القائمة. دون أي رسوم.

1بحثرشّح حسب المقاس الاسمي أو طول الجزء المطاطي

2إضافةاستخدم + / − لضبط كمية كل موديل

3تهيئةاضبط الخيارات لكل موديل في صفّه

4إرسالافتح قائمة RFQ لديك وأرسلها — نرد بعرض سعر رسمي

وصلة الهواءوصلة سريعة قياسي بالضغط · صمام شرادر (كصمام الإطارات)

براغي العينبرغي عين علوي نقطة رفع واحدة · علوي + سفلي للمقاطع الطويلة · طرف كروي

اضبطها لكل موديل عبر تهيئة زر في كل صف — الخيارات الافتراضية محددة مسبقًا، ويمكنك إضافة عدة نسخ من نفس الموديل.

الكمية	كود المنتج	المقاس الاسمي (مم)	طول التلامس عند أدنى قطر	طول التلامس عند أقصى قطر	ضغط التشغيل	قطر المنتج	الطول الكلي	الوزن
0	WLP3570/600	35-70	675mm/26,57''	600mm/23,62''	4bar/58psi	30mm/1,18''	750mm/29,53''	0,5kg/1,1lbs

0	WLP3570/1000	35-70	1075mm/42,32''	1000mm/39,37''	4bar/58psi	30mm/1,18''	1150mm/45,28''	0,75kg/1,65lbs

0	WLP3570/1500	35-70	1575mm/62,01''	1500mm/59,06''	4bar/58psi	30mm/1,18''	1650mm/64,96''	1kg/2,2lbs

0	WLP3570/2000	35-70	2075mm/81,69''	2000mm/78,74''	4bar/58psi	30mm/1,18''	2150mm/84,65''	1,5kg/3,31lbs

0	WLP3570/2500	35-70	2575mm/101,38''	2500mm/98,43''	4bar/58psi	30mm/1,18''	2650mm/104,33''	1,75kg/3,86lbs

0	WLP3570/3000	35-70	3075mm/121,06''	3000mm/118,11''	4bar/58psi	30mm/1,18''	3150mm/124,02''	2,25kg/4,96lbs

0	WLP3570/4000	35-70	4075mm/160,43''	4000mm/157,48''	4bar/58psi	30mm/1,18''	4150mm/163,39''	3kg/6,61lbs

0	WLP3570/5000	35-70	5075mm/199,8''	5000mm/196,85''	4bar/58psi	30mm/1,18''	5150mm/202,76''	4kg/8,82lbs

0	WLP40100/600	40-100	720mm/28,35''	600mm/23,62''	4bar/58psi	35mm/1,38''	820mm/32,28''	0,6kg/1,32lbs

0	WLP40100/1000	40-100	1120mm/44,09''	1000mm/39,37''	4bar/58psi	35mm/1,38''	1220mm/48,03''	1kg/2,2lbs

0	WLP40100/1500	40-100	1620mm/63,78''	1500mm/59,06''	4bar/58psi	35mm/1,38''	1720mm/67,72''	1,5kg/3,31lbs

0	WLP40100/2000	40-100	2120mm/83,46''	2000mm/78,74''	4bar/58psi	35mm/1,38''	2220mm/87,4''	2kg/4,41lbs

0	WLP40100/2500	40-100	2620mm/103,15''	2500mm/98,43''	4bar/58psi	35mm/1,38''	2720mm/107,09''	2,5kg/5,51lbs

0	WLP40100/3000	40-100	3120mm/122,83''	3000mm/118,11''	4bar/58psi	35mm/1,38''	3220mm/126,77''	3kg/6,61lbs

0	WLP40100/4000	40-100	4120mm/162,2''	4000mm/157,48''	4bar/58psi	35mm/1,38''	4220mm/166,14''	4kg/8,82lbs

0	WLP40100/5000	40-100	5120mm/201,57''	5000mm/196,85''	4bar/58psi	35mm/1,38''	5220mm/205,51''	5kg/11,02lbs

0	WLP50150/1500	50-150	1700mm/66,93''	1500mm/59,06''	4bar/58psi	45mm/1,77''	1850mm/72,83''	1,5kg/3,31lbs

0	WLP50150/2000	50-150	2200mm/86,61''	2000mm/78,74''	4bar/58psi	45mm/1,77''	2350mm/92,52''	1,8kg/3,97lbs

0	WLP50150/2500	50-150	2700mm/106,3''	2500mm/98,43''	4bar/58psi	45mm/1,77''	2850mm/112,2''	4,4kg/9,7lbs

0	WLP50150/3000	50-150	3200mm/125,98''	3000mm/118,11''	4bar/58psi	45mm/1,77''	3350mm/131,89''	5,25kg/11,57lbs

0	WLP50150/4000	50-150	4200mm/165,35''	4000mm/157,48''	4bar/58psi	45mm/1,77''	4350mm/171,26''	7kg/15,43lbs

0	WLP50150/5000	50-150	5200mm/204,72''	5000mm/196,85''	4bar/58psi	45mm/1,77''	5350mm/210,63''	8,75kg/19,29lbs

0	WLP70200/600	70-200	900mm/35,43''	600mm/23,62''	3,5bar/50,75psi	58mm/2,28''	1100mm/43,31''	1,05kg/2,31lbs

0	WLP70200/1000	70-200	1300mm/51,18''	1000mm/39,37''	3,5bar/50,75psi	58mm/2,28''	1500mm/59,06''	1,75kg/3,86lbs

0	WLP70200/1500	70-200	1800mm/70,87''	1500mm/59,06''	3,5bar/50,75psi	58mm/2,28''	2000mm/78,74''	2,625kg/5,79lbs

0	WLP70200/2000	70-200	2300mm/90,55''	2000mm/78,74''	3,5bar/50,75psi	58mm/2,28''	2500mm/98,43''	3,6kg/7,93lbs

0	WLP70200/2500	70-200	2800mm/110,24''	2500mm/98,43''	3,5bar/50,75psi	58mm/2,28''	3000mm/118,11''	4,4kg/9,7lbs

0	WLP70200/3000	70-200	3300mm/129,92''	3000mm/118,11''	3,5bar/50,75psi	58mm/2,28''	3500mm/137,8''	5,25kg/11,57lbs

0	WLP70200/4000	70-200	4300mm/169,29''	4000mm/157,48''	3,5bar/50,75psi	58mm/2,28''	4500mm/177,17''	7kg/15,43lbs

0	WLP70200/5000	70-200	5300mm/208,66''	5000mm/196,85''	3,5bar/50,75psi	58mm/2,28''	5500mm/216,54''	8,75kg/19,29lbs

0	WLP100200/600	100-200	900mm/35,43''	600mm/23,62''	3bar/43,5psi	61mm/2,4''	1100mm/43,31''	1,05kg/2,31lbs

0	WLP100200/1000	100-200	1300mm/51,18''	1000mm/39,37''	3bar/43,5psi	61mm/2,4''	1500mm/59,06''	1,75kg/3,86lbs

0	WLP100200/1500	100-200	1800mm/70,87''	1500mm/59,06''	3bar/43,5psi	61mm/2,4''	2000mm/78,74''	2,625kg/5,79lbs

0	WLP100200/2000	100-200	2300mm/90,55''	2000mm/78,74''	3bar/43,5psi	61mm/2,4''	2500mm/98,43''	3,6kg/7,93lbs

0	WLP100200/2500	100-200	2800mm/110,24''	2500mm/98,43''	3bar/43,5psi	61mm/2,4''	3000mm/118,11''	4,4kg/9,7lbs

0	WLP100200/3000	100-200	3300mm/129,92''	3000mm/118,11''	3bar/43,5psi	61mm/2,4''	3500mm/137,8''	5,25kg/11,57lbs

0	WLP100200/4000	100-200	4300mm/169,29''	4000mm/157,48''	3bar/43,5psi	61mm/2,4''	4500mm/177,17''	7kg/15,43lbs

0	WLP100200/5000	100-200	5300mm/208,66''	5000mm/196,85''	3bar/43,5psi	61mm/2,4''	5500mm/216,54''	8,75kg/19,29lbs

0	WLP100250/600	100-250	1000mm/39,37''	600mm/23,62''	3bar/43,5psi	75mm/2,95''	1200mm/47,24''	1,4kg/3,09lbs

0	WLP100250/1000	100-250	1400mm/55,12''	1000mm/39,37''	3bar/43,5psi	75mm/2,95''	1600mm/62,99''	2,2kg/4,85lbs

0	WLP100250/1500	100-250	1900mm/74,8''	1500mm/59,06''	3bar/43,5psi	75mm/2,95''	2100mm/82,68''	3,38kg/7,45lbs

0	WLP100250/2000	100-250	2400mm/94,49''	2000mm/78,74''	3bar/43,5psi	75mm/2,95''	2600mm/102,36''	4,68kg/10,31lbs

0	WLP100250/2500	100-250	2900mm/114,17''	2500mm/98,43''	3bar/43,5psi	75mm/2,95''	3100mm/122,05''	5,72kg/12,61lbs

0	WLP100250/3000	100-250	3400mm/133,86''	3000mm/118,11''	3bar/43,5psi	75mm/2,95''	3600mm/141,73''	6,8kg/14,99lbs

0	WLP100250/4000	100-250	4400mm/173,23''	4000mm/157,48''	3bar/43,5psi	75mm/2,95''	4600mm/181,1''	9,1kg/20,06lbs

0	WLP100250/5000	100-250	5400mm/212,6''	5000mm/196,85''	3bar/43,5psi	75mm/2,95''	5600mm/220,47''	11,4kg/25,13lbs

0	WLP150300/600	150-300	1100mm/43,31''	600mm/23,62''	2bar/29psi	120mm/4,72''	1300mm/51,18''	5,2kg/11,46lbs

0	WLP150300/1000	150-300	1500mm/59,06''	1000mm/39,37''	2bar/29psi	120mm/4,72''	1700mm/66,93''	8,4kg/18,51lbs

0	WLP150300/1500	150-300	2000mm/78,74''	1500mm/59,06''	2bar/29psi	120mm/4,72''	2200mm/86,61''	12,8kg/28,21lbs

0	WLP150300/2000	150-300	2500mm/98,43''	2000mm/78,74''	2bar/29psi	120mm/4,72''	2700mm/106,3''	17,2kg/37,91lbs

0	WLP150300/2500	150-300	3000mm/118,11''	2500mm/98,43''	2bar/29psi	120mm/4,72''	3200mm/125,98''	21,5kg/47,39lbs

0	WLP150300/3000	150-300	3500mm/137,8''	3000mm/118,11''	2bar/29psi	120mm/4,72''	3700mm/145,67''	25,76kg/56,78lbs

0	WLP150300/4000	150-300	4500mm/177,17''	4000mm/157,48''	2bar/29psi	120mm/4,72''	4700mm/185,04''	35,4kg/78,02lbs

0	WLP150300/5000	150-300	5500mm/216,54''	5000mm/196,85''	2bar/29psi	120mm/4,72''	5700mm/224,41''	43kg/94,77lbs

0	WLP200500/600	200-500	1450mm/57,09''	600mm/23,62''	2bar/29psi	185mm/7,28''	1700mm/66,93''	6,9kg/15,21lbs

0	WLP200500/1000	200-500	1850mm/72,83''	1000mm/39,37''	2bar/29psi	185mm/7,28''	2100mm/82,68''	11,5kg/25,35lbs

0	WLP200500/1500	200-500	2350mm/92,52''	1500mm/59,06''	2bar/29psi	185mm/7,28''	2600mm/102,36''	17,2kg/37,91lbs

0	WLP200500/2000	200-500	2850mm/112,2''	2000mm/78,74''	2bar/29psi	185mm/7,28''	3100mm/122,05''	22,9kg/50,47lbs

0	WLP200500/2500	200-500	3350mm/131,89''	2500mm/98,43''	2bar/29psi	185mm/7,28''	3600mm/141,73''	28,7kg/63,25lbs

0	WLP200500/3000	200-500	3850mm/151,57''	3000mm/118,11''	2bar/29psi	185mm/7,28''	4100mm/161,42''	34,35kg/75,71lbs

0	WLP200500/4000	200-500	4850mm/190,94''	4000mm/157,48''	2bar/29psi	185mm/7,28''	5100mm/200,79''	45,8kg/100,94lbs

0	WLP200500/5000	200-500	5850mm/230,31''	5000mm/196,85''	2bar/29psi	185mm/7,28''	6100mm/240,16''	57,25kg/126,18lbs

0	WLP300800/600	300-800	2100mm/82,68''	600mm/23,62''	1,5bar/21,75psi	272mm/10,71''	2400mm/94,49''	18,39kg/40,53lbs

0	WLP300800/1000	300-800	2500mm/98,43''	1000mm/39,37''	1,5bar/21,75psi	272mm/10,71''	2800mm/110,24''	30,65kg/67,55lbs

0	WLP300800/1500	300-800	3000mm/118,11''	1500mm/59,06''	1,5bar/21,75psi	272mm/10,71''	3300mm/129,92''	46kg/101,38lbs

0	WLP300800/2000	300-800	3500mm/137,8''	2000mm/78,74''	1,5bar/21,75psi	272mm/10,71''	3800mm/149,61''	61,3kg/135,11lbs

0	WLP300800/2500	300-800	4000mm/157,48''	2500mm/98,43''	1,5bar/21,75psi	272mm/10,71''	4300mm/169,29''	76,5kg/168,61lbs

0	WLP300800/3000	300-800	4500mm/177,17''	3000mm/118,11''	1,5bar/21,75psi	272mm/10,71''	4800mm/188,98''	92kg/202,77lbs

0	WLP300800/4000	300-800	5500mm/216,54''	4000mm/157,48''	1,5bar/21,75psi	272mm/10,71''	5800mm/228,35''	122kg/268,89lbs

0	WLP300800/5000	300-800	6500mm/255,91''	5000mm/196,85''	1,5bar/21,75psi	272mm/10,71''	6800mm/267,72''	153kg/337,21lbs

0	WLP4001000/600	400-1000	2200mm/86,61''	600mm/23,62''	1,5bar/21,75psi	345mm/13,58''	2800mm/110,24''	25,2kg/55,54lbs

0	WLP4001000/1000	400-1000	2600mm/102,36''	1000mm/39,37''	1,5bar/21,75psi	345mm/13,58''	3200mm/125,98''	42kg/92,57lbs

0	WLP4001000/1500	400-1000	3100mm/122,05''	1500mm/59,06''	1,5bar/21,75psi	345mm/13,58''	3700mm/145,67''	63kg/138,85lbs

0	WLP4001000/2000	400-1000	3600mm/141,73''	2000mm/78,74''	1,5bar/21,75psi	345mm/13,58''	4200mm/165,35''	82kg/180,73lbs

0	WLP4001000/2500	400-1000	4100mm/161,42''	2500mm/98,43''	1,5bar/21,75psi	345mm/13,58''	4700mm/185,04''	103kg/227,01lbs

0	WLP4001000/3000	400-1000	4600mm/181,1''	3000mm/118,11''	1,5bar/21,75psi	345mm/13,58''	5200mm/204,72''	123kg/271,09lbs

0	WLP4001000/4000	400-1000	5600mm/220,47''	4000mm/157,48''	1,5bar/21,75psi	345mm/13,58''	6200mm/244,09''	164kg/361,46lbs

0	WLP4001000/5000	400-1000	6600mm/259,84''	5000mm/196,85''	1,5bar/21,75psi	345mm/13,58''	7200mm/283,46''	198kg/436,39lbs
