السدادات الميكانيكية

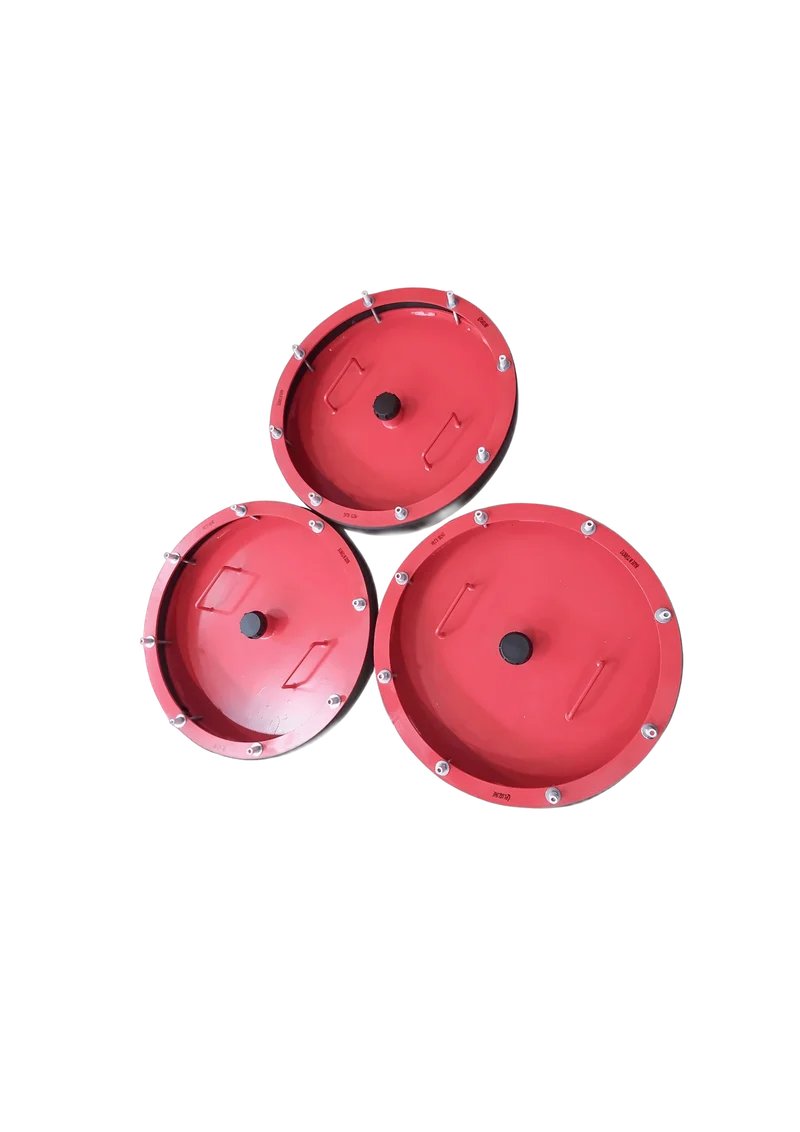

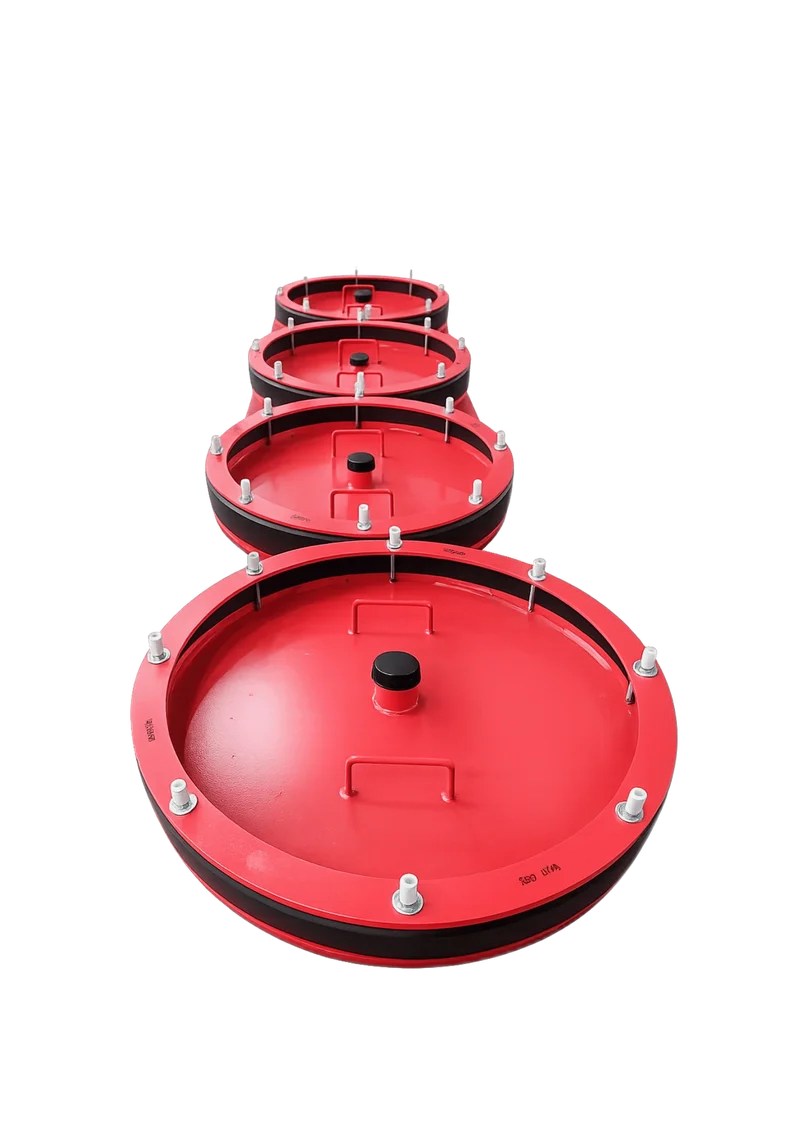

سدادات اختبار Tottight الفولاذية (0,1 - 0,5 بار)
المواصفات العامة
سدادات فولاذية بضغط الشفة لإحكام واختبار أطراف الأنابيب والفتحات — من DN325 إلى DN2000 مع باي باس مدمج ومقابض مريحة.
- نطاق المقاسات325 — 2000 mm
- الضغط المعاكس0,1 – 0,5 bar
- الخامةفولاذ (عزل NR/SBR وCR وEPDM)
- باي باسوصلة 2"
- حرارة التشغيل−20 إلى +80 °م
الوصف والمزايا
سدادة الاختبار الفولاذية Tottight من Plugline أداة متينة ومتعددة مصممة خصيصًا لإحكام واختبار الأنابيب عند أطرافها أو فتحاتها. تتميز بنظام شفة علوية وسفلية متين ببراغي شد على الشفة العلوية. عند شد البراغي ينضغط العزل المطاطي بين الشفتين، بما يضمن إحكامًا آمنًا وموثوقًا. وتتضمن السدادة مقابض مريحة على الشفة العلوية لسهولة المناولة والتموضع، مع نظام باي باس مدمج لإدارة التدفق المنضبط أثناء عمليات الإحكام أو السد.
الخصائص الرئيسية
- إحكام بضغط الشفة: براغي الشد تضغط العزل المطاطي بين الشفتين العلوية والسفلية.
- تغطية الأقطار الكبيرة: DN325 — DN2000، الضغط المعاكس 0,1 – 0,5 bar.
- مقابض مريحة: مناولة وتموضع سهلان للسدادات الكبيرة.
- وصلة باي باس 2": إدارة تدفق منضبطة أثناء عمليات الإحكام أو السد.
- اختيار خامة العزل: NR/SBR أو CR أو EPDM، بتشغيل من −20 إلى +80 °م.
مجالات التطبيق
- الأنظمة الصحية: الاختبار بالهواء والماء أو الإحكام المؤقت.
- خطوط الصرف الصحي: الصيانة أو الاختبار أو إدارة التدفق.
- الخطوط الصناعية: إحكام واختبار موثوقان لأطراف الأنابيب.
- البنية التحتية البلدية: سد الأنابيب والتحكم بالتدفق أثناء الإصلاحات أو التركيبات.
إجراء التركيب الموصى به
تُحكم سدادات الاختبار الميكانيكية من Plugline بضغط عنصر مطاطي على جدار الأنبوب. اتبع الإجراء أدناه للتركيب والإزالة الآمنَين.
01
افحص
افحص جسم السدادة والعزل المطاطي والبراغي بحثًا عن أي ضرر. وتأكد من مطابقة الموديل للقطر الداخلي للأنبوب المراد سده.
02
التموضع
نظّف طرف الأنبوب وأدخل السدادة بحيث يستقر عنصر العزل كاملًا داخل التجويف، متعامدًا مع محور الأنبوب.
03
الشد
اشدد البراغي بالتساوي وبنمط متقاطع. ينضغط العزل المطاطي ويتمدد على جدار الأنبوب حتى يستقر بثبات.
04
الاختبار
طبّق ضغط الاختبار وفق EN 1610 أو الكود المحلي، مع البقاء ضمن تقدير الضغط المعاكس. استخدم الباي باس للتعبئة أو التنفيس أو التصريف.
05
التحرير
حرر الضغط عبر الباي باس، وأرخِ البراغي واسحب السدادة. نظّفها وافحصها قبل التخزين — قابلة لإعادة الاستخدام عبر دورات كثيرة.
أوراق البيانات والكتالوجات
حمّل الكتالوج الفني لتشكيلة السدادات الميكانيكية — جداول المقاسات الكاملة والضغوط المعاكسة وخيارات الباي باس والخامات.
اعثر على موديلك
أدخل القطر الداخلي المقاس للأنبوب المراد اختباره أو سده — تظهر أدناه جميع الموديلات التي يغطي نطاق إحكامها هذا القطر.
المطابقة: عرض جميع الموديلات الـ 68
الموديلات المتوفرة
68 موديلًا متاحًا.
الدليل السريعالجدول أدناه هو منشئ RFQ حي — أضف الموديلات وخصّص الخيارات وأرسل القائمة. دون أي رسوم.
1بحثرشّح حسب القطر الداخلي للأنبوب
2إضافةاستخدم + / − لضبط كمية كل موديل
3تهيئةاضبط الخيارات لكل موديل في صفّه
4إرسالافتح قائمة RFQ لديك وأرسلها — نرد بعرض سعر رسمي
الخامةNR/SBR + كيفلار قياسي للماء والهواء · NBR للزيوت · EPDM للكيماويات
اضبطها لكل موديل عبر تهيئة زر في كل صف — الخيارات الافتراضية محددة مسبقًا، ويمكنك إضافة عدة نسخ من نفس الموديل.
| الكمية | كود المنتج | المقاس الاسمي (مم) | أدنى قطر داخلي | أقصى قطر داخلي | قطر المنتج | القطر الداخلي لأنبوب SCH STD | الضغط المعاكس | قطر الباي باس | الطول | الوزن | تهيئة |
|---|---|---|---|---|---|---|---|---|---|---|---|
0 | TSTP325 | DN325 | 315mm/12,4" | 355mm/13,98" | 310mm/12,2" | — | 0,5bar/7,25psi | 2" | 126,4mm/4,98" | 8,19kg/18,05lbs | |
0 | TSTP350 | DN350 | 337mm/13,27" | 380mm/14,96" | 335mm/13,19" | 336,54mm/13,25" | 0,5bar/7,25psi | 2" | 126,4mm/4,98" | 9,21kg/20,3lbs | |
0 | TSTP375 | DN375 | 365mm/14,37" | 405mm/15,94" | 360mm/14,17" | — | 0,5bar/7,25psi | 2" | 126,4mm/4,98" | 10,18kg/22,44lbs | |
0 | TSTP400 | DN400 | 387mm/15,24" | 430mm/16,93" | 385mm/15,16" | 387,34mm/15,25" | 0,5bar/7,25psi | 2" | 126,4mm/4,98" | 11,2kg/24,68lbs | |
0 | TSTP425 | DN425 | 415mm/16,34" | 455mm/17,91" | 410mm/16,14" | — | 0,5bar/7,25psi | 2" | 126,4mm/4,98" | 12,26kg/27,02lbs | |
0 | TSTP450 | DN450 | 438mm/17,24" | 480mm/18,9" | 435mm/17,13" | 437,94mm/17,24" | 0,3bar/4,35psi | 2" | 126,4mm/4,98" | 13,37kg/29,47lbs | |
0 | TSTP475 | DN475 | 465mm/18,31" | 505mm/19,88" | 460mm/18,11" | — | 0,3bar/4,35psi | 2" | 126,4mm/4,98" | 14,53kg/32,02lbs | |
0 | TSTP500 | DN500 | 489mm/19,25" | 530mm/20,87" | 485mm/19,09" | 488,94mm/19,25" | 0,3bar/4,35psi | 2" | 126,4mm/4,98" | 15,73kg/34,66lbs | |
0 | TSTP525 | DN525 | 515mm/20,28" | 555mm/21,85" | 510mm/20,08" | — | 0,3bar/4,35psi | 2" | 126,4mm/4,98" | 17,07kg/37,62lbs | |
0 | TSTP550 | DN550 | 540mm/21,26" | 580mm/22,83" | 535mm/21,06" | 539,94mm/21,26" | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 18,36kg/40,47lbs | |
0 | TSTP575 | DN575 | 565mm/22,24" | 605mm/23,82" | 560mm/22,05" | — | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 19,71kg/43,43lbs | |
0 | TSTP600 | DN600 | 590mm/23,23" | 630mm/24,8" | 585mm/23,03" | 590,94mm/23,27" | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 21,11kg/46,53lbs | |
0 | TSTP625 | DN625 | 615mm/24,21" | 655mm/25,79" | 610mm/24,02" | — | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 22,53kg/49,65lbs | |
0 | TSTP650 | DN650 | 640mm/25,2" | 680mm/26,77" | 635mm/25" | 640,94mm/25,23" | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 24kg/52,9lbs | |
0 | TSTP675 | DN675 | 665mm/26,18" | 705mm/27,76" | 660mm/25,98" | — | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 25,72kg/56,68lbs | |
0 | TSTP700 | DN700 | 690mm/27,17" | 730mm/28,74" | 685mm/26,97" | 691,94mm/27,24" | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 27,29kg/60,14lbs | |
0 | TSTP725 | DN725 | 715mm/28,15" | 755mm/29,72" | 710mm/27,95" | — | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 28,91kg/63,71lbs | |
0 | TSTP750 | DN750 | 740mm/29,13" | 780mm/30,71" | 735mm/28,94" | 742,94mm/29,25" | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 30,57kg/67,38lbs | |
0 | TSTP775 | DN775 | 765mm/30,12" | 805mm/31,69" | 760mm/29,92" | — | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 32,28kg/71,15lbs | |
0 | TSTP800 | DN800 | 790mm/31,1" | 830mm/32,68" | 785mm/30,91" | 793,94mm/31,26" | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 35,05kg/77,25lbs | |
0 | TSTP825 | DN825 | 815mm/32,09" | 855mm/33,66" | 810mm/31,89" | — | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 39,2kg/86,39lbs | |
0 | TSTP850 | DN850 | 840mm/33,07" | 880mm/34,65" | 835mm/32,87" | 844,94mm/33,27" | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 41,16kg/90,71lbs | |
0 | TSTP875 | DN875 | 865mm/34,06" | 905mm/35,63" | 860mm/33,86" | — | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 43,16kg/95,13lbs | |
0 | TSTP900 | DN900 | 890mm/35,04" | 930mm/36,61" | 885mm/34,84" | 894,94mm/35,23" | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 45,2kg/99,62lbs | |
0 | TSTP925 | DN925 | 915mm/36,02" | 955mm/37,6" | 910mm/35,83" | — | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 47,32kg/104,28lbs | |
0 | TSTP950 | DN950 | 940mm/37,01" | 980mm/38,58" | 935mm/36,81" | 945,94mm/37,24" | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 49,54kg/109,18lbs | |
0 | TSTP975 | DN975 | 965mm/37,99" | 1005mm/39,57" | 960mm/37,8" | — | 0,2bar/2,9psi | 2" | 126,4mm/4,98" | 51,65kg/113,84lbs | |
0 | TSTP1000 | DN1000 | 990mm/38,98" | 1030mm/40,55" | 985mm/38,78" | 996,94mm/39,25" | 0,2bar/2,9psi | 2" | 160mm/6,3" | 71,09kg/156,68lbs | |
0 | TSTP1025 | DN1025 | 1015mm/39,96" | 1055mm/41,54" | 1010mm/39,76" | — | 0,1bar/1,45psi | 2" | 160mm/6,3" | 74,03kg/163,17lbs | |
0 | TSTP1050 | DN1050 | 1040mm/40,94" | 1080mm/42,52" | 1035mm/40,75" | 1047,94mm/41,26" | 0,1bar/1,45psi | 2" | 160mm/6,3" | 80,81kg/178,11lbs | |
0 | TSTP1075 | DN1075 | 1065mm/41,93" | 1105mm/43,5" | 1060mm/41,73" | — | 0,1bar/1,45psi | 2" | 160mm/6,3" | 83,68kg/184,44lbs | |
0 | TSTP1100 | DN1100 | 1090mm/42,91" | 1130mm/44,49" | 1085mm/42,72" | 1098,94mm/43,27" | 0,1bar/1,45psi | 2" | 160mm/6,3" | 86,69kg/191,06lbs | |
0 | TSTP1125 | DN1125 | 1115mm/43,9" | 1155mm/45,47" | 1110mm/43,7" | — | 0,1bar/1,45psi | 2" | 160mm/6,3" | 89,91kg/198,16lbs | |
0 | TSTP1150 | DN1150 | 1140mm/44,88" | 1180mm/46,46" | 1135mm/44,69" | 1148,94mm/45,23" | 0,1bar/1,45psi | 2" | 160mm/6,3" | 94,03kg/207,24lbs | |
0 | TSTP1175 | DN1175 | 1165mm/45,87" | 1205mm/47,44" | 1160mm/45,67" | — | 0,1bar/1,45psi | 2" | 160mm/6,3" | 97,17kg/214,16lbs | |
0 | TSTP1200 | DN1200 | 1190mm/46,85" | 1230mm/48,43" | 1185mm/46,65" | 1199,94mm/47,24" | 0,1bar/1,45psi | 2" | 160mm/6,3" | 100,71kg/221,96lbs | |
0 | TSTP1225 | DN1225 | 1215mm/47,83" | 1255mm/49,41" | 1210mm/47,64" | — | 0,1bar/1,45psi | 2" | 160mm/6,3" | 103,94kg/229,08lbs | |
0 | TSTP1250 | DN1250 | 1240mm/48,82" | 1280mm/50,39" | 1235mm/48,62" | — | 0,1bar/1,45psi | 2" | 160mm/6,3" | 107,17kg/236,2lbs | |
0 | TSTP1275 | DN1275 | 1265mm/49,8" | 1305mm/51,38" | 1260mm/49,61" | — | 0,1bar/1,45psi | 2" | 160mm/6,3" | 111,07kg/244,79lbs | |
0 | TSTP1300 | DN1300 | 1290mm/50,79" | 1330mm/52,36" | 1285mm/50,59" | — | 0,1bar/1,45psi | 2" | 160mm/6,3" | 114,14kg/251,56lbs | |
0 | TSTP1325 | DN1325 | 1315mm/51,77" | 1355mm/53,35" | 1310mm/51,57" | — | 0,1bar/1,45psi | 2" | 160mm/6,3" | 118,37kg/260,88lbs | |
0 | TSTP1350 | DN1350 | 1340mm/52,76" | 1380mm/54,33" | 1335mm/52,56" | — | 0,1bar/1,45psi | 2" | 160mm/6,3" | 121,53kg/267,85lbs | |
0 | TSTP1375 | DN1375 | 1365mm/53,74" | 1405mm/55,31" | 1360mm/53,54" | — | 0,1bar/1,45psi | 2" | 160mm/6,3" | 124,83kg/275,13lbs | |
0 | TSTP1400 | DN1400 | 1390mm/54,72" | 1430mm/56,3" | 1385mm/54,53" | — | 0,1bar/1,45psi | 2" | 160mm/6,3" | 132,2kg/291,36lbs | |
0 | TSTP1425 | DN1425 | 1415mm/55,71" | 1455mm/57,28" | 1410mm/55,51" | — | 0,1bar/1,45psi | 2" | 160mm/6,3" | 136,09kg/299,95lbs | |
0 | TSTP1450 | DN1450 | 1440mm/56,69" | 1480mm/58,27" | 1435mm/56,5" | — | 0,1bar/1,45psi | 2" | 160mm/6,3" | 139,64kg/307,76lbs | |
0 | TSTP1475 | DN1475 | 1465mm/57,68" | 1505mm/59,25" | 1460mm/57,48" | — | 0,1bar/1,45psi | 2" | 160mm/6,3" | 143,63kg/316,57lbs | |
0 | TSTP1500 | DN1500 | 1490mm/58,66" | 1530mm/60,24" | 1485mm/58,46" | — | 0,1bar/1,45psi | 2" | 213mm/8,39" | 171,84kg/378,73lbs | |
0 | TSTP1525 | DN1525 | 1515mm/59,65" | 1555mm/61,22" | 1510mm/59,45" | — | 0,1bar/1,45psi | 2" | 213mm/8,39" | 174,96kg/385,62lbs | |
0 | TSTP1550 | DN1550 | 1540mm/60,63" | 1580mm/62,2" | 1535mm/60,43" | — | 0,1bar/1,45psi | 2" | 213mm/8,39" | 181,46kg/399,94lbs | |
0 | TSTP1575 | DN1575 | 1565mm/61,61" | 1605mm/63,19" | 1560mm/61,42" | — | 0,1bar/1,45psi | 2" | 213mm/8,39" | 184,56kg/406,78lbs | |
0 | TSTP1600 | DN1600 | 1590mm/62,6" | 1630mm/64,17" | 1585mm/62,4" | — | 0,1bar/1,45psi | 2" | 213mm/8,39" | 189,61kg/417,9lbs | |
0 | TSTP1625 | DN1625 | 1615mm/63,58" | 1655mm/65,16" | 1610mm/63,39" | — | 0,1bar/1,45psi | 2" | 213mm/8,39" | 192,75kg/424,83lbs | |
0 | TSTP1650 | DN1650 | 1640mm/64,57" | 1680mm/66,14" | 1635mm/64,37" | — | 0,1bar/1,45psi | 2" | 213mm/8,39" | 198,3kg/437,06lbs | |
0 | TSTP1675 | DN1675 | 1665mm/65,55" | 1705mm/67,13" | 1660mm/65,35" | — | 0,1bar/1,45psi | 2" | 213mm/8,39" | 201,96kg/445,12lbs | |
0 | TSTP1700 | DN1700 | 1690mm/66,54" | 1730mm/68,11" | 1685mm/66,34" | — | 0,1bar/1,45psi | 2" | 213mm/8,39" | 202,09kg/445,4lbs | |
0 | TSTP1725 | DN1725 | 1715mm/67,52" | 1755mm/69,09" | 1710mm/67,32" | — | 0,1bar/1,45psi | 2" | 213mm/8,39" | 211,6kg/466,36lbs | |
0 | TSTP1750 | DN1750 | 1740mm/68,5" | 1780mm/70,08" | 1735mm/68,31" | — | 0,1bar/1,45psi | 2" | 213mm/8,39" | 216,7kg/477,62lbs | |
0 | TSTP1775 | DN1775 | 1765mm/69,49" | 1805mm/71,06" | 1760mm/69,29" | — | 0,1bar/1,45psi | 2" | 213mm/8,39" | 220,23kg/485,39lbs | |
0 | TSTP1800 | DN1800 | 1790mm/70,47" | 1830mm/72,05" | 1785mm/70,28" | — | 0,1bar/1,45psi | 2" | 215mm/8,46" | 270,02kg/595,12lbs | |
0 | TSTP1825 | DN1825 | 1815mm/71,46" | 1855mm/73,03" | 1810mm/71,26" | — | 0,1bar/1,45psi | 2" | 215mm/8,46" | 275,7kg/607,64lbs | |
0 | TSTP1850 | DN1850 | 1840mm/72,44" | 1880mm/74,02" | 1835mm/72,24" | — | 0,1bar/1,45psi | 2" | 215mm/8,46" | 286,95kg/632,44lbs | |
0 | TSTP1875 | DN1875 | 1865mm/73,43" | 1905mm/75" | 1860mm/73,23" | — | 0,1bar/1,45psi | 2" | 215mm/8,46" | 293,86kg/647,66lbs | |
0 | TSTP1900 | DN1900 | 1890mm/74,41" | 1930mm/75,98" | 1885mm/74,21" | — | 0,1bar/1,45psi | 2" | 215mm/8,46" | 301,01kg/663,42lbs | |
0 | TSTP1925 | DN1925 | 1915mm/75,39" | 1955mm/76,97" | 1910mm/75,2" | — | 0,1bar/1,45psi | 2" | 215mm/8,46" | 306,04kg/674,51lbs | |
0 | TSTP1950 | DN1950 | 1940mm/76,38" | 1980mm/77,95" | 1935mm/76,18" | — | 0,1bar/1,45psi | 2" | 215mm/8,46" | 310,53kg/684,41lbs | |
0 | TSTP1975 | DN1975 | 1965mm/77,36" | 2005mm/78,94" | 1960mm/77,17" | — | 0,1bar/1,45psi | 2" | 215mm/8,46" | 318,27kg/701,47lbs | |
0 | TSTP2000 | DN2000 | 1990mm/78,35" | 2030mm/79,92" | 1985mm/78,15" | — | 0,1bar/1,45psi | 2" | 215mm/8,46" | 326,39kg/719,37lbs | |
