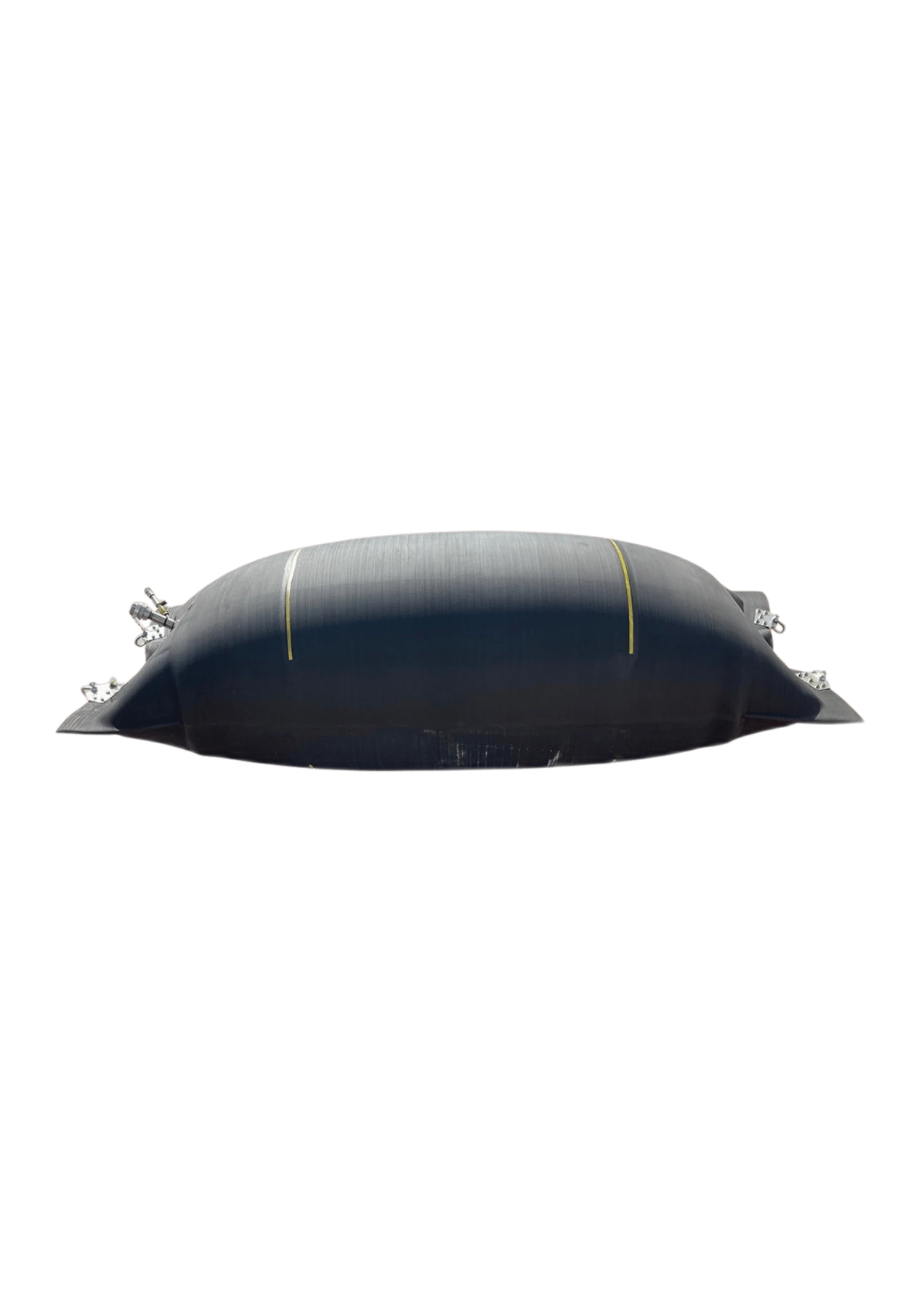

الباكرات الوسادية (0,5 - 1,0 بار) — صورة 1

الباكرات الوسادية (0,5 - 1,0 بار) — صورة 2

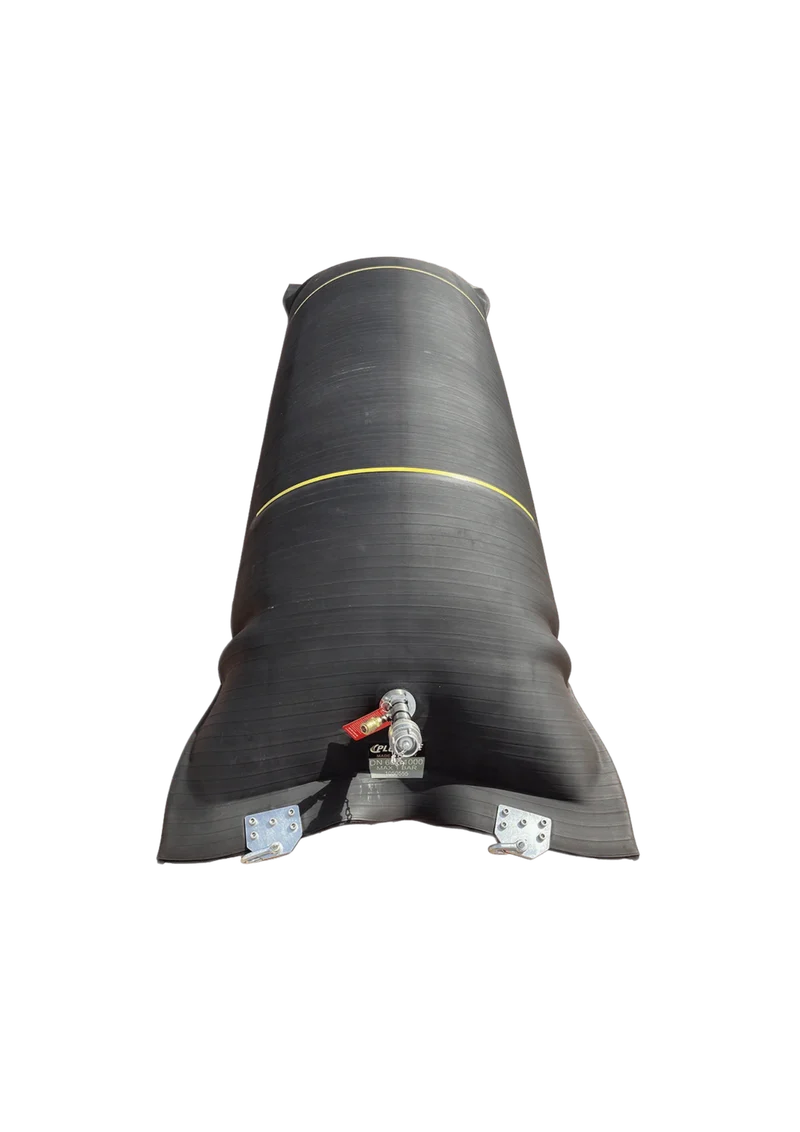

الباكرات الوسادية (0,5 - 1,0 بار) — صورة 3

سدادات الأنابيب

الباكرات الوسادية (0,5 - 1,0 بار)

المواصفات العامة

باكرات وسادية مسطّحة لمقاطع الأنابيب غير الدائرية والقنوات المستطيلة.

نطاق المقاسات600 — 2000 mm
ضغط التشغيل0,5 / 1,0 bar
طول التلامس1000 — 3400 mm
الخامةNR
وصلة الهواءوصلة سريعة / شرادر
حرارة التشغيل−40 إلى 70 °م

اطلب عرض سعر

الوصف والمزايا

الباكرات الوسادية من Plugline أدوات أساسية لصيانة المجاري وخطوط الأنابيب، خاصةً في مشاريع إعادة التأهيل دون حفر. هذه الباكرات القابلة للنفخ والمرنة مصممة لتلائم مقاسات أنابيب متعددة وتوفر إحكامًا آمنًا مانعًا للماء للاختبار أو التنظيف أو التبطين. الباكرات الوسادية عالية التعددية والموثوقية، ما يجعلها خيارًا شائعًا للإصلاحات الطارئة والصيانة الدورية على السواء.

الخصائص الرئيسية

تصميم قابل للنفخ: طرية ومرنة، مصممة لتتشكل على السطح الداخلي للأنابيب، بما يضمن إحكامًا محكمًا.
بناء NR: نطاق المقاسات 600 — 2000 mm، ضغط التشغيل 0,5 / 1,0 bar، طول التلامس 1000 — 3400 mm، درجة حرارة التشغيل −40 إلى 70 °م، وصلة هواء سريعة / صمام شرادر.
مواد عالية الجودة: مصنوعة من أنسجة متينة مقاومة للكيماويات مثالية لبيئات الأنابيب القاسية.
مقاسات قابلة للتعديل: متوفرة بمقاسات متعددة لتغطية نطاق واسع من أقطار الأنابيب.
سهولة النشر: سريعة النفخ والتفريغ لمناولة سهلة وأدنى وقت توقف أثناء التشغيل.
تطبيقات متعددة: تصلح لإحكام واختبار وإعادة تأهيل خطوط الأنابيب السكنية والصناعية على السواء.

المزايا

كفاءة أعلى: يمكن نشر الباكرات الوسادية بسرعة، ما يقلل وقت التشغيل ويزيد الإنتاجية.
التعددية: مناسبة لخامات ومقاسات أنابيب مختلفة، ما يجعلها متكيفة مع مشاريع متنوعة.
اقتصادية: التصميم القابل لإعادة الاستخدام يجعل الباكرات الوسادية خيارًا اقتصاديًا لصيانة الأنابيب المستمرة.
تشغيل آمن: يساعد في منع التسربات ويقلل خطر التلوث أثناء أعمال الاختبار أو الإصلاح.
متانة تدوم طويلًا: مصممة لتحمّل الضغوط العالية والظروف القاسية، بعمر تشغيلي طويل.

مجالات التطبيق

صيانة المجاري والصرف: تُستخدم لعزل مقاطع الخط للاختبار أو التنظيف أو الإحكام أثناء عمليات الإصلاح أو الصيانة.
إعادة التأهيل دون حفر: مثالية لمشاريع تبطين أو ترقيع الأنابيب، ما يمكّن العمال من إعادة تأهيل الأنابيب دون حاجة إلى حفر.
اختبار الضغط الهيدروستاتيكي: إحكام أحد طرفي مقطع الأنبوب أو كليهما لاختبار التسرب تحت الضغط.
إصلاحات طارئة لخطوط الأنابيب: تُحكم بسرعة الأنابيب المتضررة، مانعةً التسربات ومقللةً وقت التوقف أثناء الإصلاحات الطارئة.
مشاريع البنية التحتية البلدية: تُستخدم لصيانة وإعادة تأهيل أنظمة الصرف والمجاري الحضرية.

إجراء النشر الموصى به

تُستخدم سدادات الأنابيب القابلة للنفخ من Plugline لإحكام وسد واختبار ضغط الأنابيب. اتبع الإجراء أدناه للتركيب والإزالة الآمنَين.

افحص

افحص كل سدادة بحثًا عن عيوب سطحية. تأكد من مطابقة الموديل لأمر الشراء. اختبر مسبقًا في بيئة نظيفة حتى 0,5 بار اسمي.

التموضع

أدخِلها مفرَّغة. ضعها على عمق قطرين على الأقل داخل التجويف. ثبّت خرطوم التوصيل على صمام النفخ.

انفخ

انفخ حتى الضغط الاسمي المذكور في ورقة البيانات. انتظر 60 ثانية وتحقق من الإحكام بالاختبار السمعي.

الاختبار

أجرِ اختبار الخط وفق EN 1610 أو الكود المحلي. سجّل الهبوط ومدة الثبات ودرجة الحرارة المحيطة.

الاسترجاع

فرّغ السدادة تمامًا قبل السحب. افحصها بحثًا عن ضرر. يمكن إعادة استخدام السدادة حتى 200 دورة في الظروف الاسمية.

أوراق البيانات والكتالوجات

حمّل أوراق البيانات الفنية وكتالوجات المنتجات لخط سدادات الأنابيب القابلة للنفخ.

ورقة بيانات الباكر الوسادي

PDF · ‏1.5 م.ب

اعثر على موديلك

أدخل قطر الأنبوب لإبراز الموديلات المطابقة في الجدول أدناه.

قطر الأنبوب (مم)

المطابقة: عرض جميع الموديلات الـ 40

الموديلات المتوفرة

10 موديلات متاحة.

الدليل السريعالجدول أدناه هو منشئ RFQ حي — أضف الموديلات وأرسل القائمة. دون أي رسوم.

1بحثرشّح حسب قطر الأنبوب

2إضافةاستخدم + / − لضبط كمية كل موديل

3إرسالافتح قائمة RFQ لديك وأرسلها — نرد بعرض سعر رسمي

كود المنتج	المقاس الاسمي	طول التلامس عند أدنى قطر	طول التلامس عند أقصى قطر	ضغط التشغيل	عرض المنتج	الطول الكلي	الوزن
PTP6001000/2500	600-1000	2100mm/82,68''	1000mm/39,37''	1,0bar/14,5psi	910mm/35,83''	2500mm/98,43''	23kg/50,71lbs
PTP6001000/3500	600-1000	3100mm/122,05''	2000mm/78,74''	1,0bar/14,5psi	910mm/35,83''	3500mm/137,8''	32kg/70,55lbs
PTP8001200/2500	800-1200	2100mm/82,68''	1000mm/39,37''	1,0bar/14,5psi	1200mm/47,24''	2500mm/98,43''	38kg/83,78lbs
PTP8001200/3500	800-1200	3100mm/122,05''	2000mm/78,74''	1,0bar/14,5psi	1200mm/47,24''	3500mm/137,8''	42kg/92,59lbs
PTP10001400/2500	1000-1400	2150mm/84,65''	1000mm/39,37''	0,8bar/11,5psi	1490mm/58,66''	2600mm/102,36''	50kg/110,23lbs
PTP10001400/3500	1000-1400	2250mm/88,58''	2000mm/78,74''	0,8bar/11,5psi	1490mm/58,66''	3600mm/141,73''	65kg/143,3lbs
PTP12001600/2500	1200-1600	2100mm/82,68''	1000mm/39,37''	0,6bar/8,5psi	1645mm/64,76''	3000mm/118,11''	75kg/165,35lbs
PTP12001600/3500	1200-1600	3100mm/122,05''	2000mm/78,74''	0,6bar/8,5psi	1645mm/64,76''	4000mm/157,48''	90kg/198,42lbs
PTP15002000/2800	1500-2000	2400mm/94,49''	1000mm/39,37''	0,5bar/7,0psi	2180mm/85,83''	3200mm/125,98''	109kg/240,3lbs
PTP15002000/3700	1500-2000	3400mm/133,86''	2000mm/78,74''	0,5bar/7,0psi	2180mm/85,83''	4200mm/165,35''	120kg/264,55lbs
