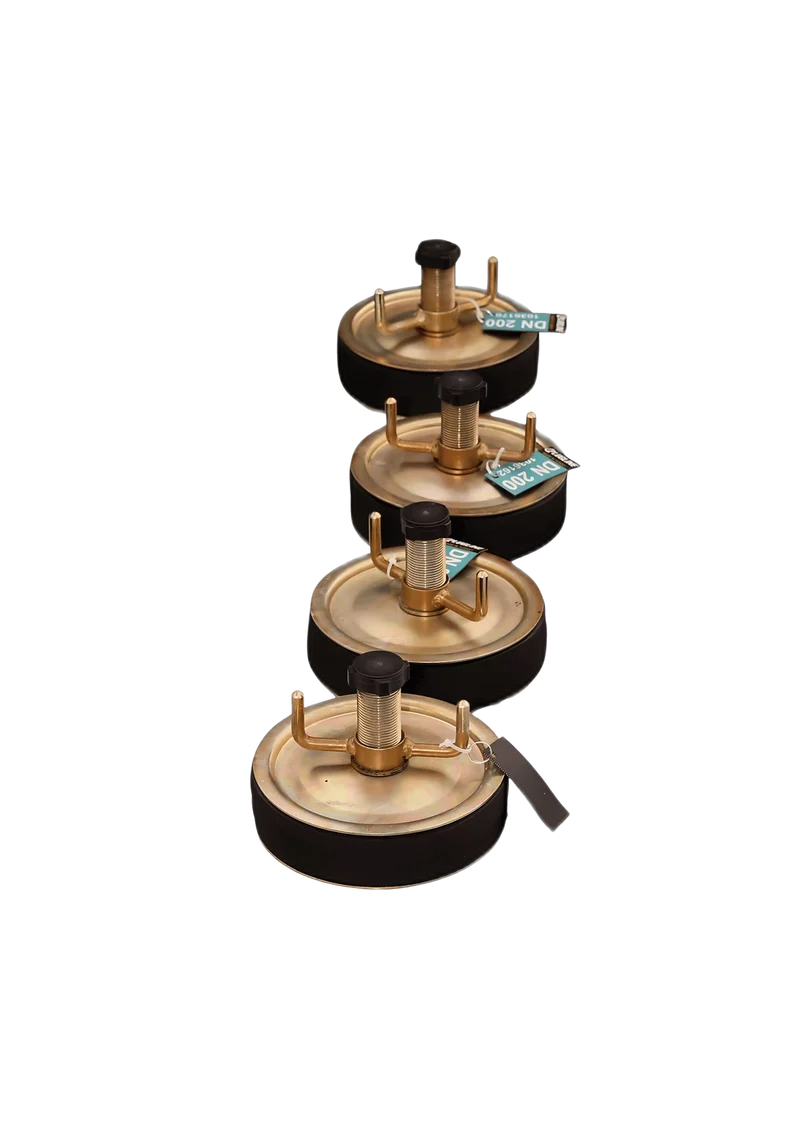

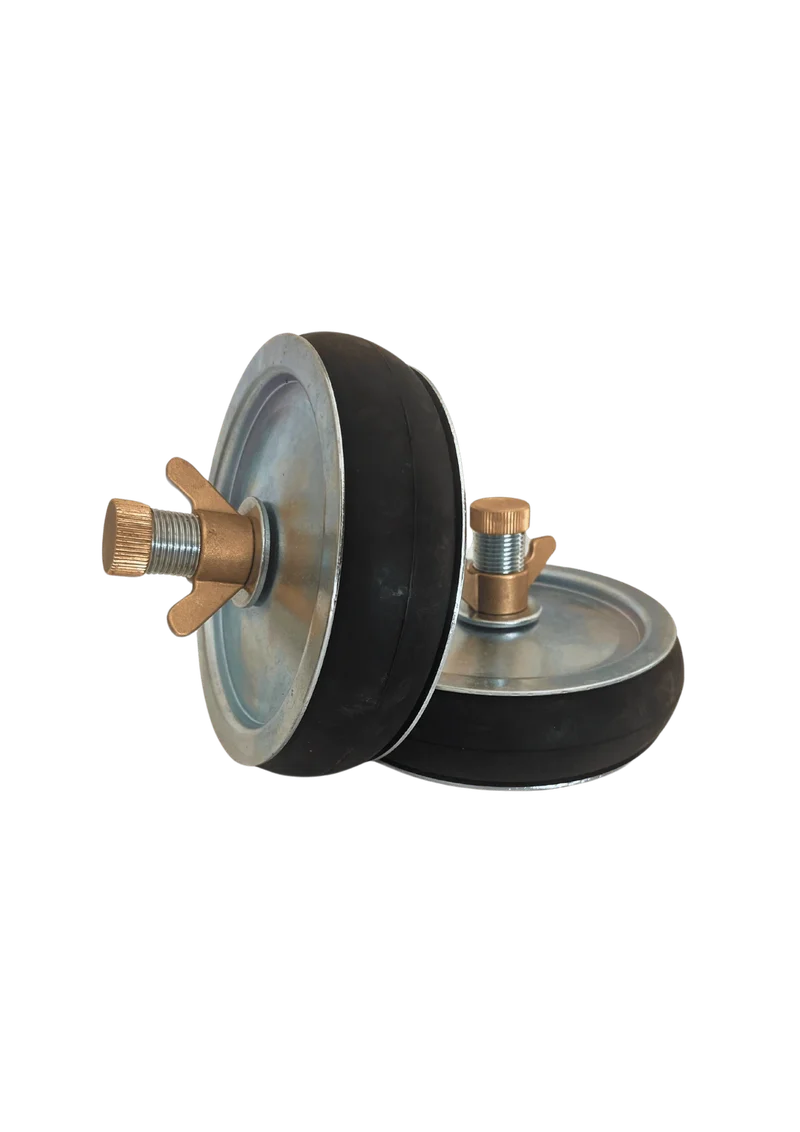

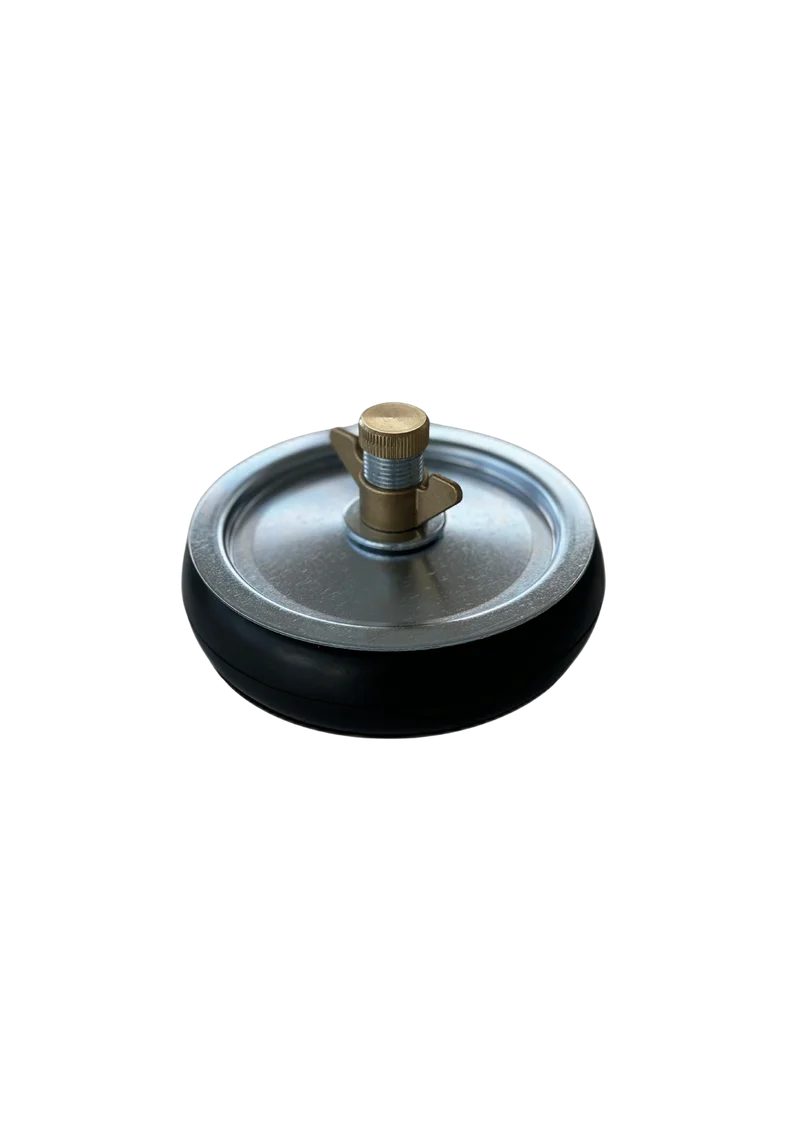

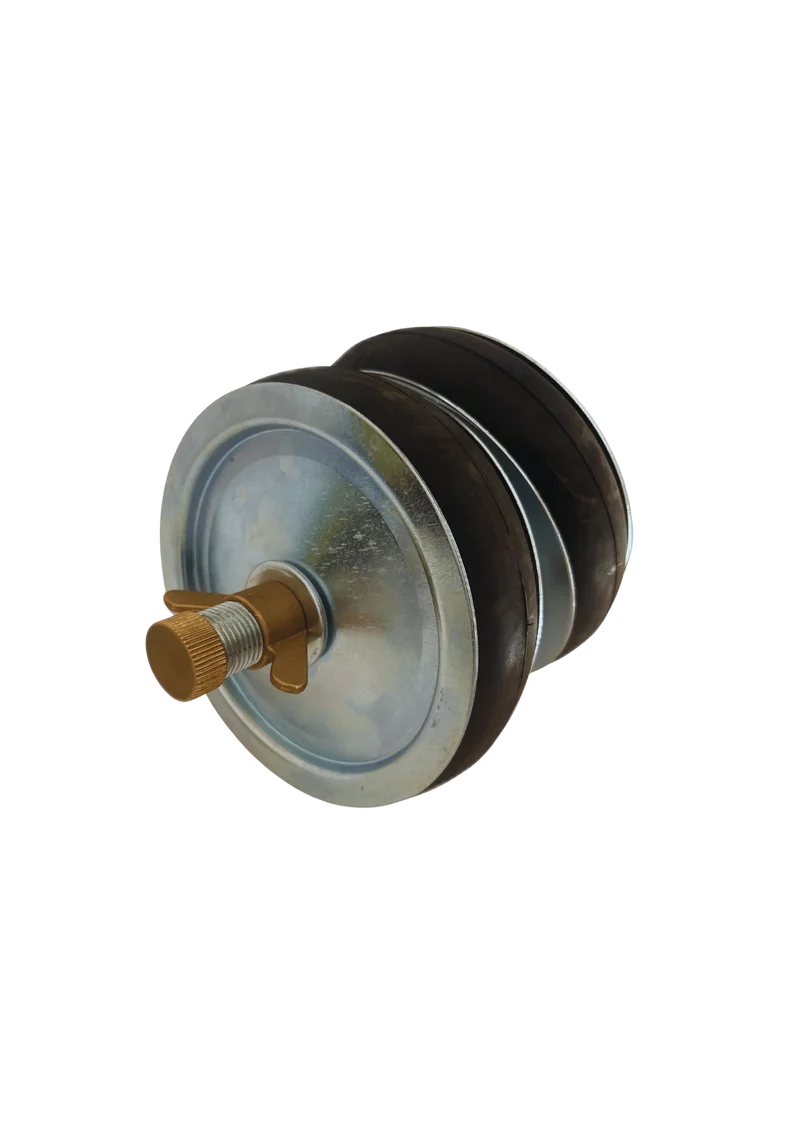

Подробнее →Стальные испытательные заглушки (0,5–2,5 бар)
Стальные испытательные заглушки для испытаний и поиска утечек в канализации, дренаже, трубопроводах и лотках — безопасны там, где поток должен продолжаться или отводиться на время ремонта.
- Диапазон размеров15 — 300 mm
- Противодавление0,5 – 2,5 bar
- МатериалСталь (уплотнение NR/SBR, CR, EPDM)
- БайпасС байпасом (M8 – 1")
- Рабочая темп.от −20 до +80 °C
Описание и характеристики
Предназначены для испытаний и поиска утечек в канализации, дренажных системах, трубопроводах и колодцах. Стальные испытательные заглушки производятся под задачи заказчика и условия применения, идеальны для испытания труб и безопасны там, где поток должен продолжаться или отводиться на время ремонта.
Ключевые особенности
- Прочный стальной корпус: диапазон размеров DN15 — DN300, противодавление 0,5 – 2,5 bar в зависимости от размера.
- Встроенный байпас: Подключение от M8 до 1" для контролируемого заполнения, слива или отвода потока.
- Выбор материала уплотнения: NR/SBR, CR или EPDM, работа от −20 до +80 °C.
- Коррозионная стойкость, малый вес: безопасная работа и лёгкое обращение на объекте.
- Под заказ: модифицируются под нужды заказчика и требования применения.
Области применения
- Канализация и дренажные системы: испытания и поиск утечек, включая лотки.
- Трубопроводы: испытания низким давлением и временная герметизация при обслуживании.
- Управление потоком: безопасно там, где поток должен продолжаться или отводиться на время ремонта.
Рекомендуемая процедура установки
Механические испытательные заглушки Plugline уплотняются сжатием резинового элемента к стенке трубы. Для безопасной установки и извлечения следуйте процедуре ниже.
Проверьте корпус заглушки, резиновое уплотнение и болты на повреждения. Убедитесь, что типоразмер соответствует внутреннему диаметру перекрываемой трубы.
Очистите торец трубы и вставьте заглушку так, чтобы уплотнительный элемент полностью находился в канале, перпендикулярно оси трубы.
Затягивайте болты равномерно крест-накрест. Резиновое уплотнение сжимается и расширяется к стенке трубы до плотной посадки.
Подавайте испытательное давление по EN 1610 или местным нормам, не превышая номинал противодавления. Используйте байпас для заполнения, стравливания или слива.
Стравите давление через байпас, ослабьте болты и извлеките заглушку. Очистите и осмотрите перед хранением — многоразовая на много циклов.
Техпаспорта и каталоги
Скачайте технический каталог линейки механических заглушек — полные таблицы размеров, противодавления, варианты байпаса и материалы.
Подберите модель
Введите измеренный внутренний диаметр испытываемой или перекрываемой трубы — ниже будут показаны все модели, чей диапазон уплотнения его охватывает.
Доступные модели
20 активных позиций.
| Количество | Код изделия | Номинальный размер (мм) | Мин. внутренний диаметр | Макс. внутренний диаметр | Диаметр изделия | Внутр. диаметр трубы SCH STD | Противодавление | Диаметр байпаса | Длина | Вес | Конфигурация |
|---|---|---|---|---|---|---|---|---|---|---|---|
0 | STP15 | DN15 | 15mm/0,59" | 18mm/0,71" | 14mm/0,55" | 15,76mm/0,62" | 2,5bar/36,26psi | M8 | 122mm/4,8" | 0,07kg/0,15lbs | |
0 | STP20 | DN20 | 19mm/0,75" | 24mm/0,94" | 18mm/0,71" | 20,96mm/0,83" | 2,5bar/36,26psi | M8 | 122mm/4,8" | 0,1kg/0,22lbs | |
0 | STP25 | DN25 | 25mm/0,98" | 38mm/1,5" | 24mm/0,94" | 26,64mm/1,05" | 2,5bar/36,26psi | M10 | 122mm/4,8" | 0,11kg/0,24lbs | |
0 | STP32 | DN32 | 33mm/1,3" | 44mm/1,73" | 32mm/1,26" | 35,08mm/1,38" | 2,5bar/36,26psi | 12,70mm/ 1/2" | 85mm/3,35" | 0,16kg/0,35lbs | |
0 | STP40 | DN40 | 39mm/1,54" | 53mm/2,09" | 38mm/1,5" | 40,94mm/1,61" | 2,5bar/36,26psi | 12,70mm/ 1/2" | 85mm/3,35" | 0,22kg/0,48lbs | |
0 | STP50 | DN50 | 51mm/2,01" | 66mm/2,6" | 50mm/1,97" | 52,48mm/2,07" | 2,5bar/36,26psi | 12,70mm/ 1/2" | 85mm/3,35" | 0,33kg/0,73lbs | |
0 | STP65 | DN65 | 61mm/2,4" | 79mm/3,11" | 60mm/2,36" | 62,68mm/2,47" | 2,5bar/36,26psi | 12,70mm/ 1/2" | 85mm/3,35" | 0,26kg/0,57lbs | |
0 | STP80 | DN80 | 76mm/2,99" | 89mm/3,5" | 75mm/2,95" | 77,92mm/3,07" | 1,5bar/21,76psi | 12,70mm/ 1/2" | 82mm/3,23" | 0,3kg/0,66lbs | |
0 | STP90 | DN90 | 85mm/3,35" | 103mm/4,06" | 84mm/3,31" | 90,12mm/3,55" | 1bar/14,5psi | 12,70mm/ 1/2" | 85mm/3,35" | 0,39kg/0,86lbs | |
0 | STP100 | DN100 | 99mm/3,9" | 112mm/4,41" | 98mm/3,86" | 102,26mm/4,03" | 0,7bar/10,15psi | 12,70mm/ 1/2" | 85mm/3,35" | 0,41kg/0,9lbs | |
0 | STP115 | DN115 | 110mm/4,33" | 128mm/5,04" | 109mm/4,29" | 117mm/4,61" | 0,7bar/10,15psi | 12,70mm/ 1/2" | 85mm/3,35" | 0,54kg/1,19lbs | |
0 | STP125 | DN125 | 126mm/4,96" | 139mm/5,47" | 125mm/4,92" | 128,2mm/5,05" | 0,5bar/7,25psi | 12,70mm/ 1/2" | 85mm/3,35" | 0,55kg/1,21lbs | |
0 | STP140 | DN140 | 135mm/5,31" | 152mm/5,98" | 134mm/5,28" | 141mm/5,55" | 0,5bar/7,25psi | 12,70mm/ 1/2" | 85mm/3,35" | 0,71kg/1,56lbs | |
0 | STP150 | DN150 | 149mm/5,87" | 164mm/6,46" | 148mm/5,83" | 154,08mm/6,07" | 0,5bar/7,25psi | 12,70mm/ 1/2" | 85mm/3,35" | 0,71kg/1,56lbs | |
0 | STP175 | DN175 | 171mm/6,73" | 196mm/7,72" | 170mm/6,69" | 178mm/7,01" | 0,5bar/7,25psi | 25,40mm/ 1" | 139mm/5,47" | 1,79kg/3,95lbs | |
0 | STP200 | DN200 | 195mm/7,68" | 218mm/8,58" | 194mm/7,64" | 202,64mm/7,98" | 0,5bar/7,25psi | 25,40mm/ 1" | 134,5mm/5,3" | 1,96kg/4,32lbs | |
0 | STP225 | DN225 | 219mm/8,62" | 245mm/9,65" | 218mm/8,58" | 227mm/8,94" | 0,5bar/7,25psi | 25,40mm/ 1" | 134,5mm/5,3" | 2,31kg/5,09lbs | |
0 | STP250 | DN250 | 246mm/9,69" | 290mm/11,42" | 244mm/9,61" | 254,46mm/10,02" | 0,5bar/7,25psi | 25,40mm/ 1" | 176mm/6,93" | 3,07kg/6,77lbs | |
0 | STP275 | DN275 | 272mm/10,71" | 305mm/12,01" | 270mm/10,63" | 279mm/10,98" | 0,5bar/7,25psi | 25,40mm/ 1" | 200,75mm/7,9" | 3,62kg/7,98lbs | |
0 | STP300 | DN300 | 297mm/11,69" | 335mm/13,19" | 295mm/11,61" | 304,84mm/12" | 0,5bar/7,25psi | 25,40mm/ 1" | 208,75mm/8,22" | 4,07kg/8,97lbs | |
Пришлите спецификацию. Мы вышлем техпаспорт.
DN, материал, воздушное подключение, количество. Мы вернёмся в течение 24 часов с подходящей позицией, протоколом испытаний и подтверждением наличия на складе в Стамбуле.
