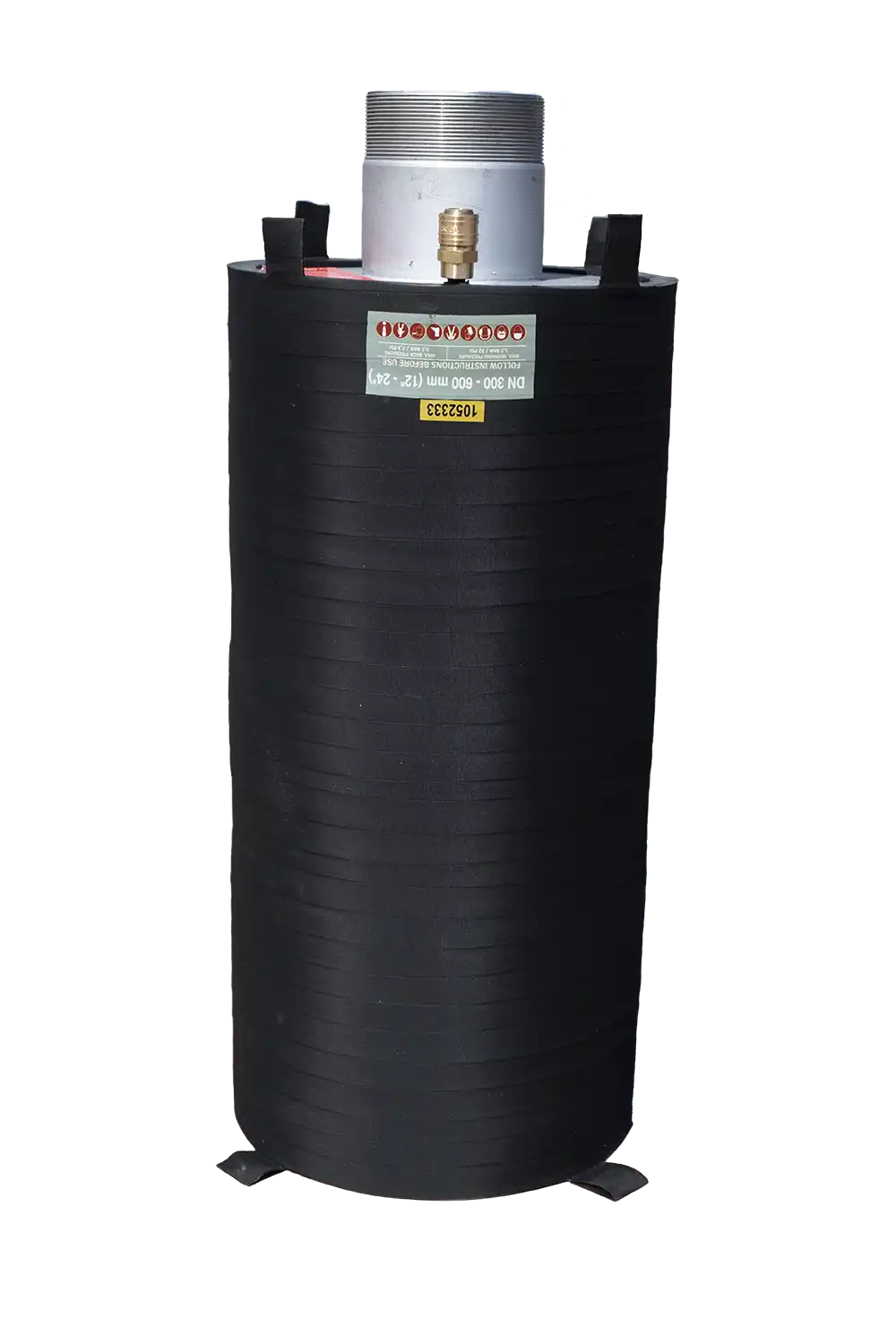

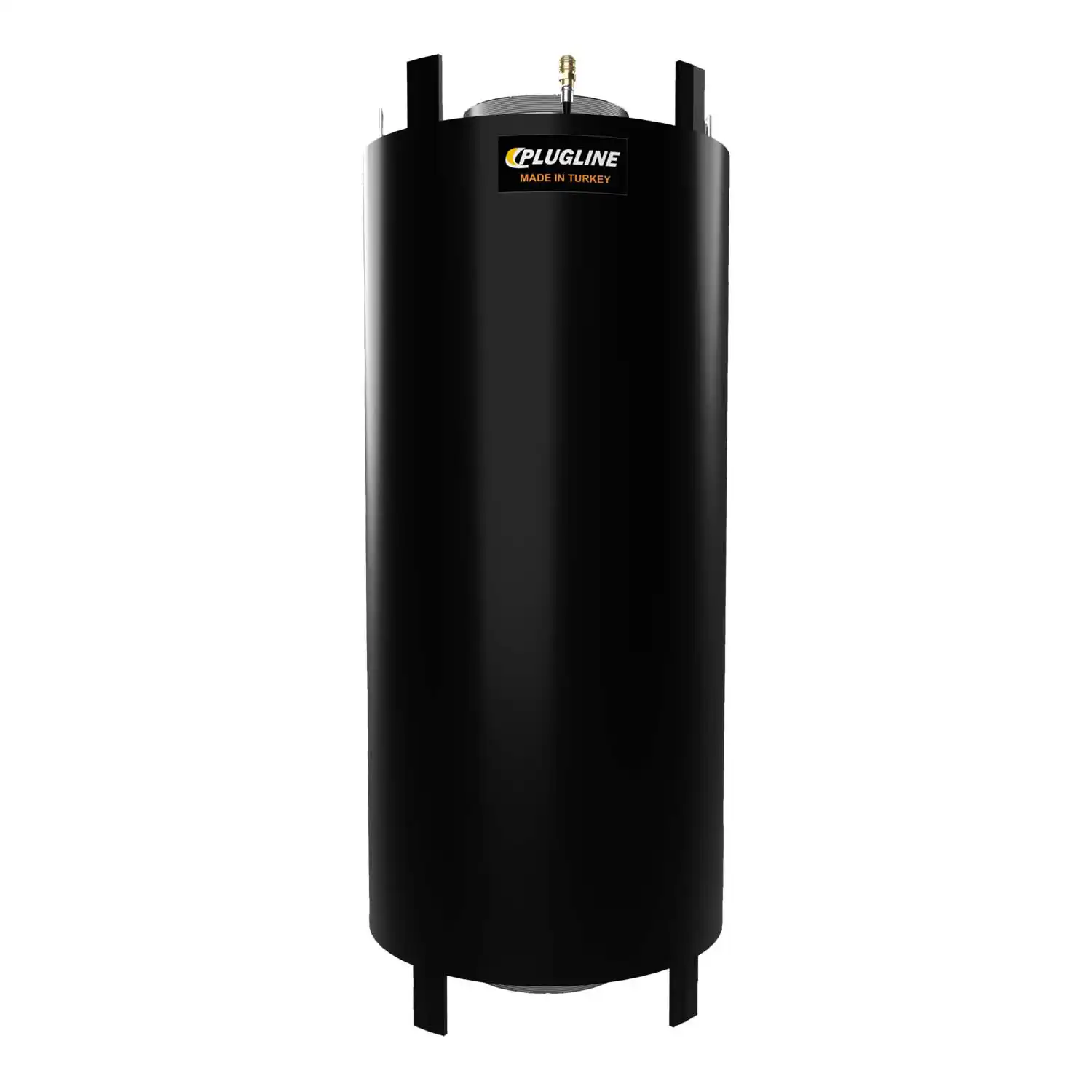

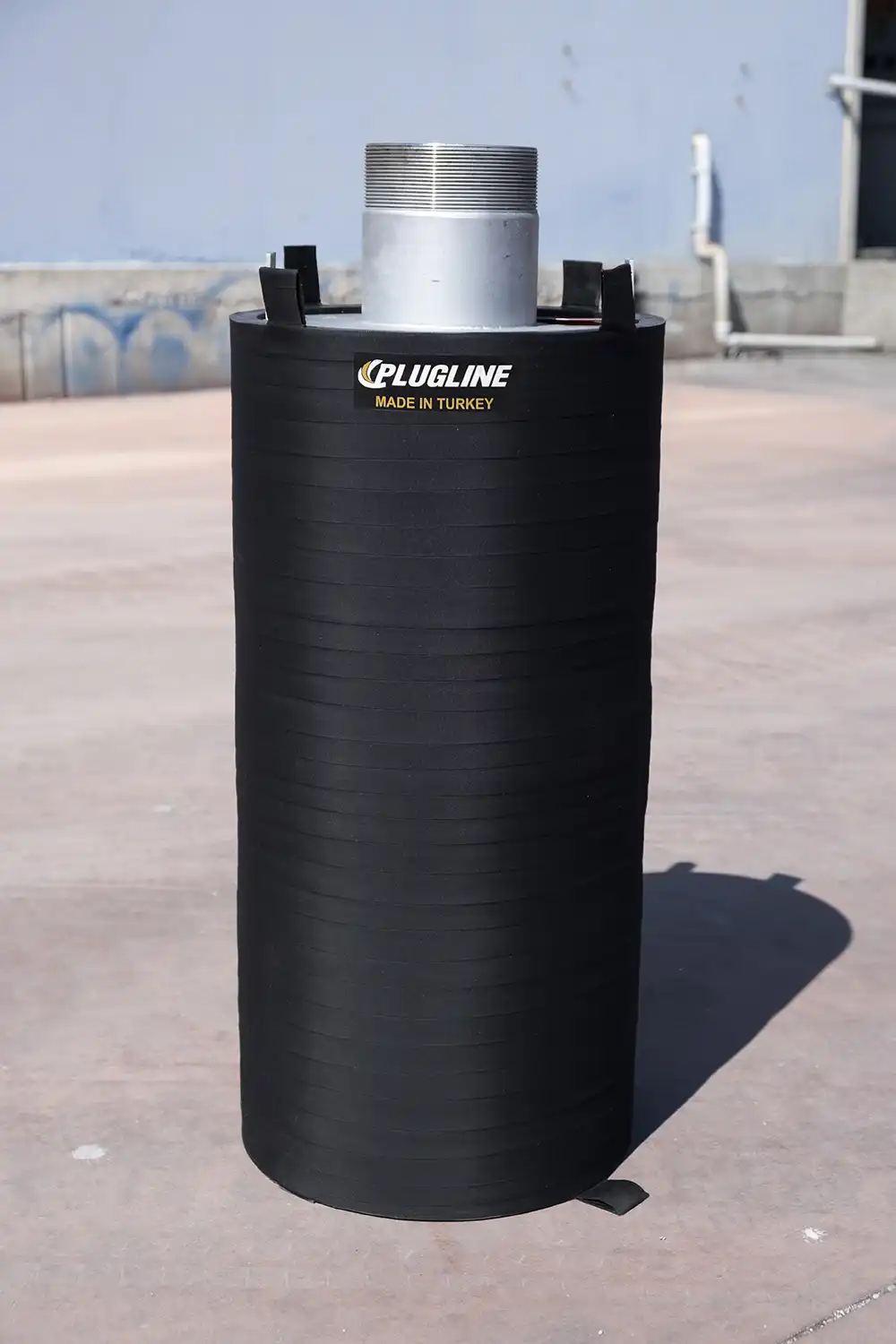

سدادات جانبية معدنية متعددة الأحجام (1،5 بار)
- تستخدم سدادات الأنابيب الالتفافية متعددة الأحجام لإصلاح واختبار أنابيب الصرف الصحي، وخطوط الأنابيب التي تم إنشاؤها أو تجديدها حديثً.

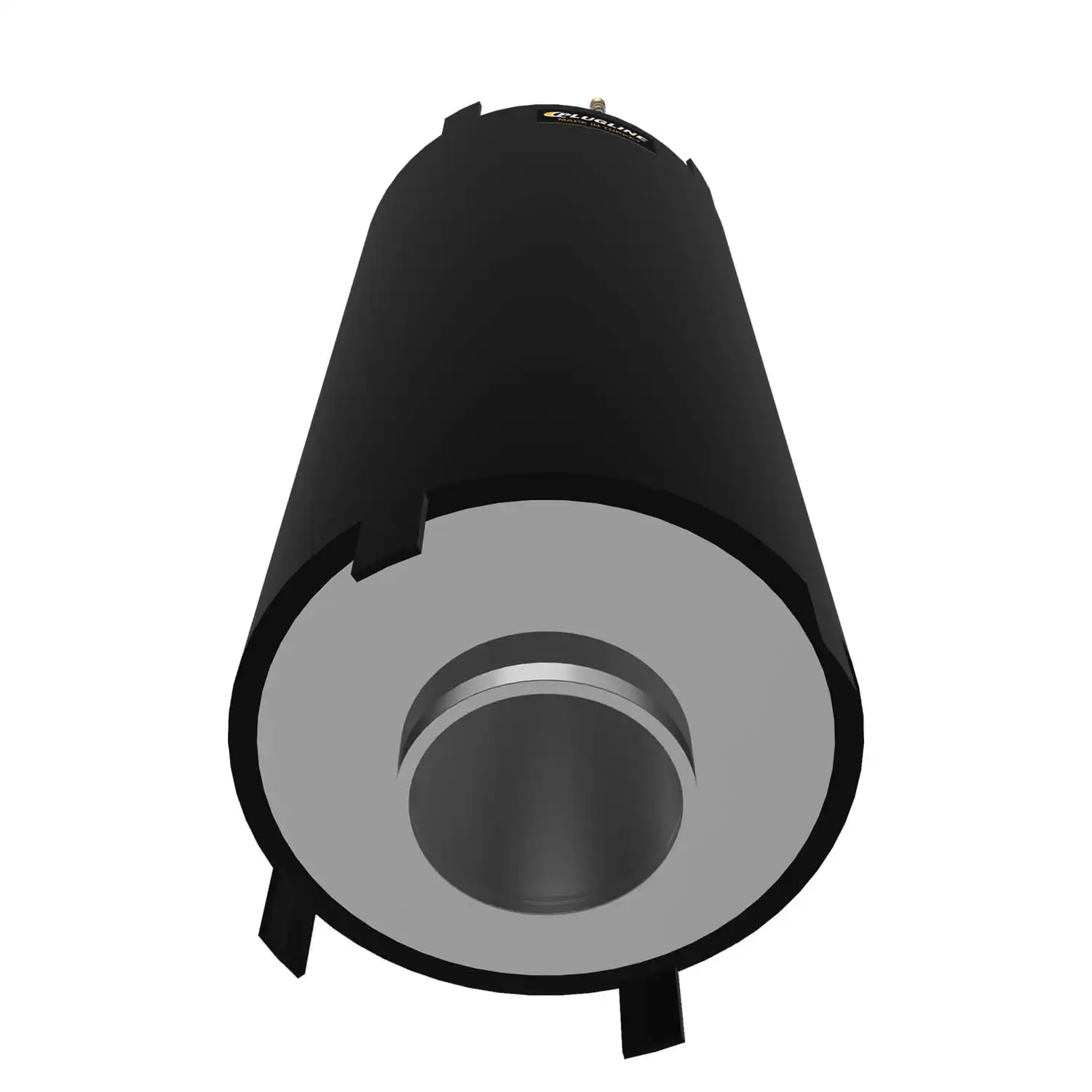

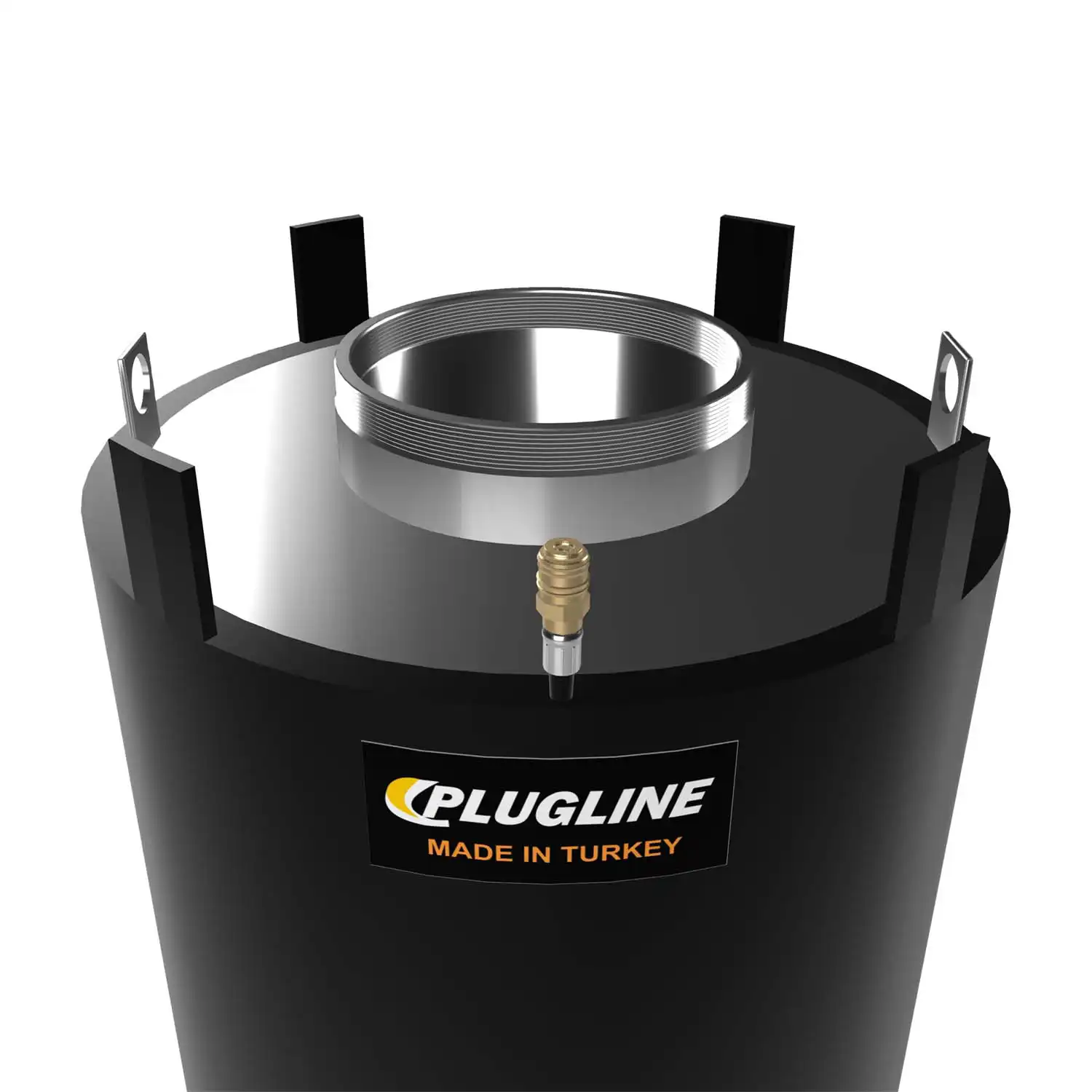

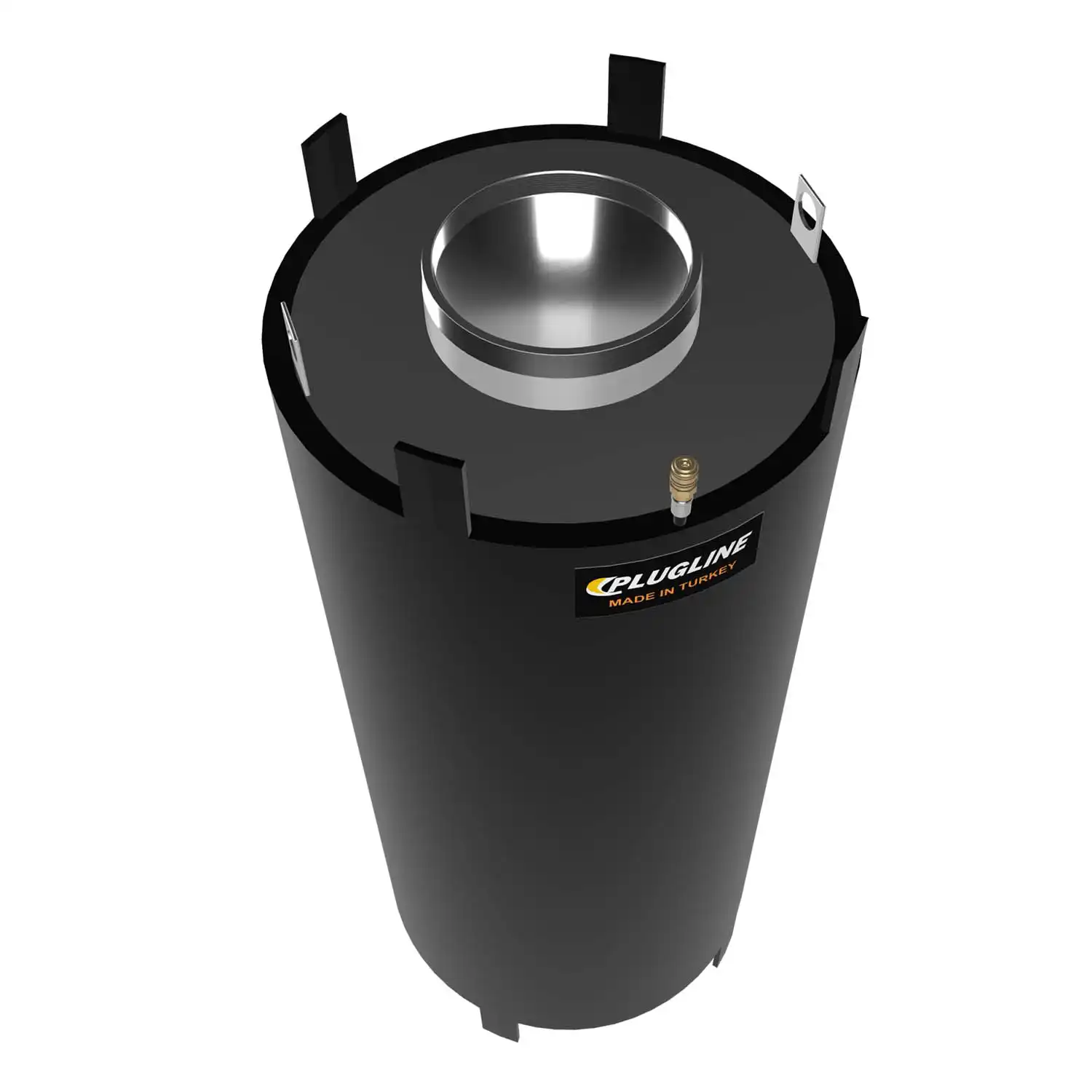

- هي نوع من السدادات الهوائية، ، والفرق الوحيد بين السدادات الأخرى هو التجاوزات ذات القطر الكبير كلب معدني، الممر الجانبي من الفولاذ المقاوم للصدأ مغطى بمطاط عالي الجودة.

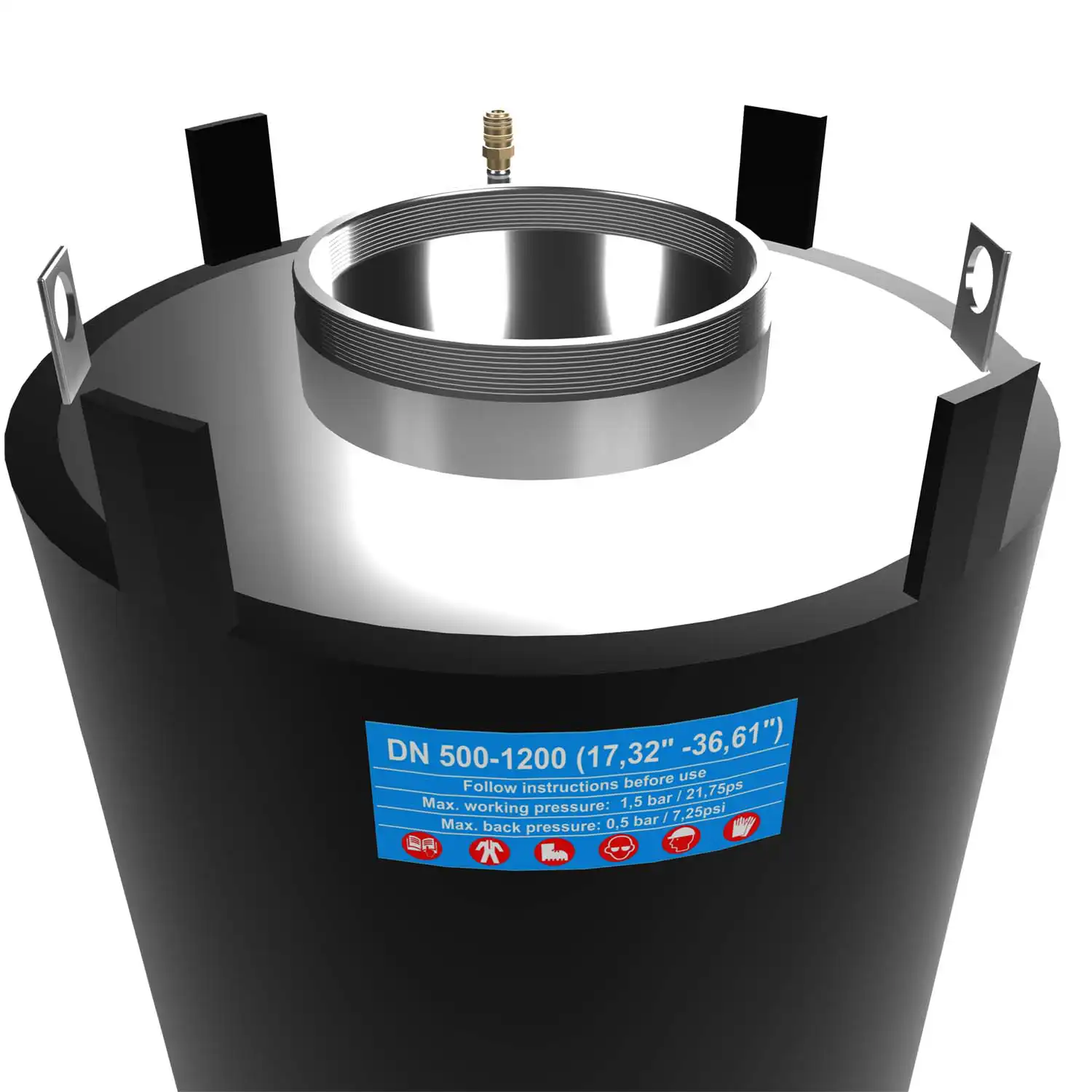

- نظرًا لقطره الجانبي الكبير ، يتم استخدامه لتحويل تدفق المياه عالية التدفق أو أي سائل إلى اتجاه آخر. يمكن تصنيع السلسلة القياسية بأقطار تتراوح من 100 إلى 1200 مم كضغط عمل 1،5 بار / 21،75 psi و 0.5 بار / 7،3 psi.
- من الممكن إنتاج سدادات أنابيب متعددة الأبعاد باستخدام المجازة والمعادن، ويمكن أن تختلف أقطار التجاوز عن قيمة الكتالوج وأكبر من قيمة الكتالوج ، وفقًا للاستخدام الخاص والاحتياجات الفنية.
| Product Code | Nominal Size(mm) | Min. Pipe Inner Dia. to be tested (mm/inch) | Max. Pipe Inner Dia. to be tested (mm/inch) | Max. Working Pressure (bar/psi) | Product Diameter (mm/inch) | Total Length of Product (mm/inch) | Bypass Diameter(mm/inch) | Product Weight (kg/Ibs) | |
|---|---|---|---|---|---|---|---|---|---|
|
remove
add
|
MMBS100200 | 100 - 200 | 100mm/3,94" | 200mm/7,87" | 1,5bar/21,75psi | 92mm/3,62" | 400mm/15,75" | 50,80mm/2" | 4,5kg/9,92lbs |
|
remove
add
|
MMBS200500 | 200 - 500 | 200mm/7,87" | 500mm/19,69" | 1,5bar/21,75psi | 190mm/7,48" | 680mm/26,77" | 101,60mm/4" | 11,7kg/25,79lbs |
|
remove
add
|
MMBS300600 | 300 - 600 | 300mm/11,81" | 600mm/23,62" | 1,5bar/21,75psi | 280mm/11,02" | 680mm/26,77" | 101,60mm/4" | 22,0kg/48,5lbs |
|
remove
add
|
MMBS300750 | 300 - 750 | 300mm/11,81" | 750mm/29,53" | 1,5bar/21,75psi | 280mm/11,02" | 750mm/29,53" | 101,60mm/4" | 30,0kg/66,14lbs |
|
remove
add
|
MMBS500800 | 500 - 800 | 500mm/19,69" | 800mm/31,5" | 1,5bar/21,75psi | 440mm/17,32" | 680mm/26,77" | 152,40mm/6" | 38,0kg/83,78lbs |
|
remove
add
|
MMBS5001200 | 500 - 1200 | 500mm/19,69" | 1200mm/47,24" | 1,5bar/21,75psi | 440mm/17,32" | 930mm/36,61" | 203,20mm/8" | 50,0kg/110,23lbs |
