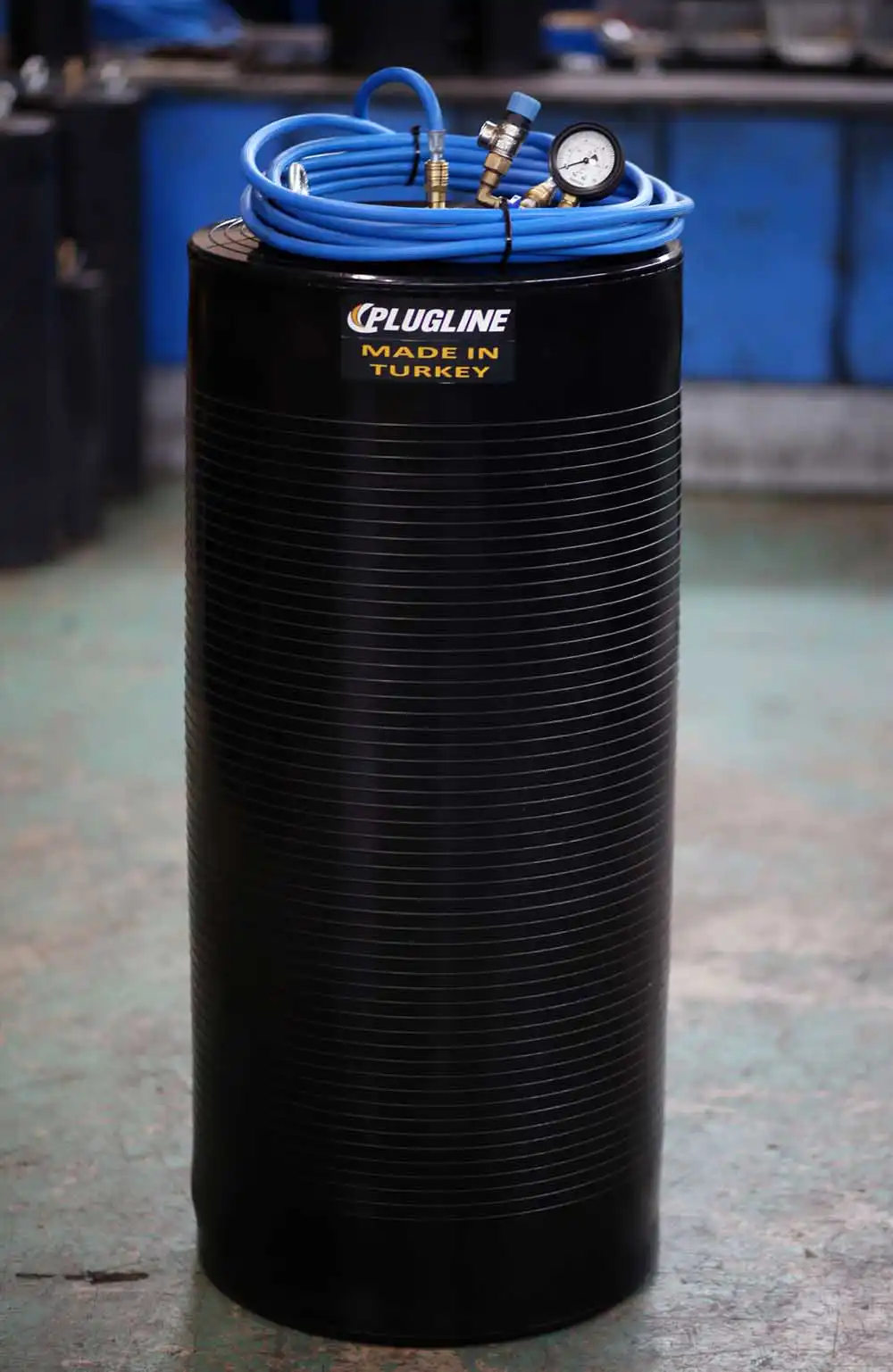

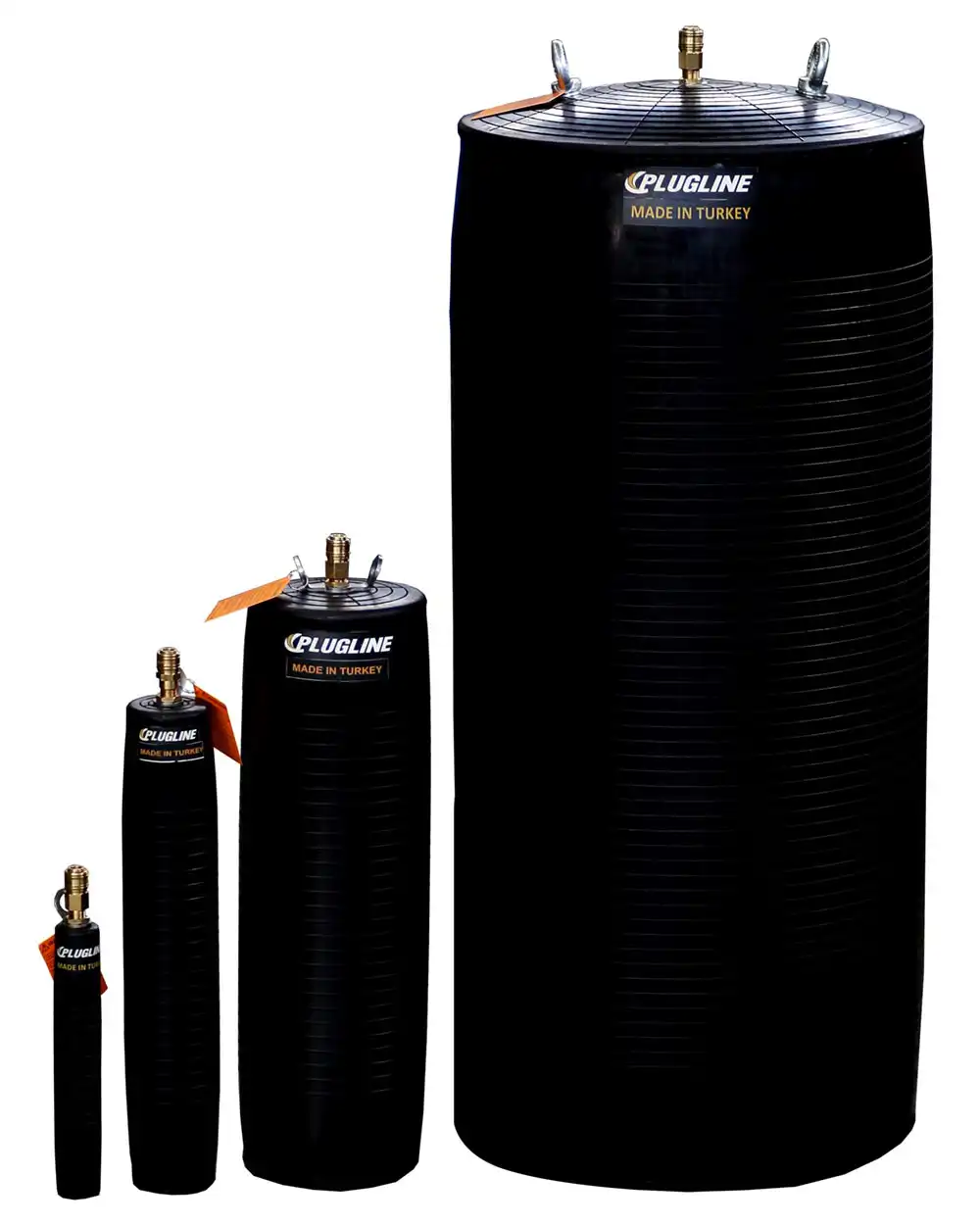

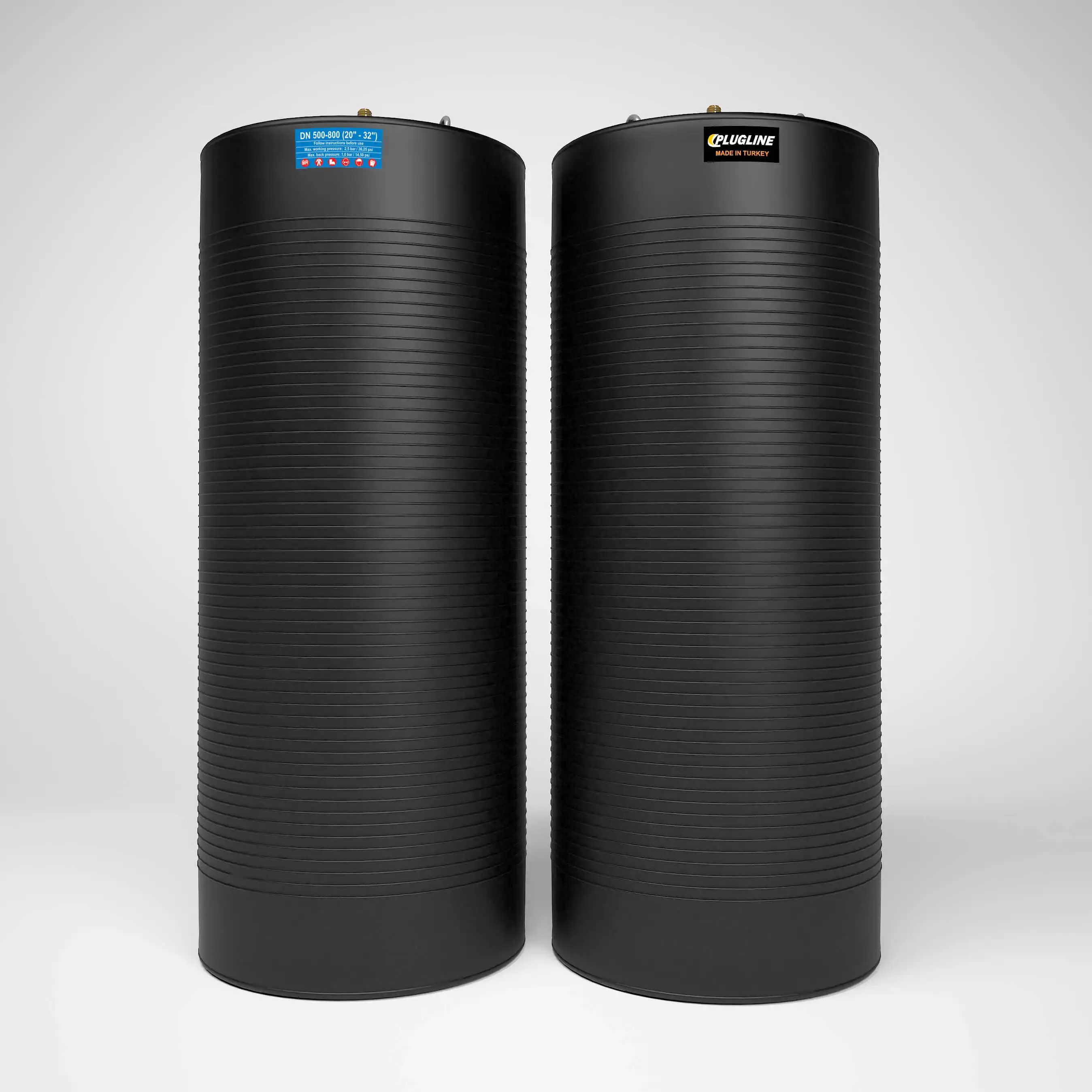

سدادات الأنابيب القابلة للنفخ (1،5 - 2،5 بار)
- سدادات الأنابيب PLUGLINE مصممة لإغلاق وسد المجاري والأنابيب والأخاديد والصرف بشكل سريع وموثوق.
- يوصى بها بشكل أساسي في حالات الإصلاح والصيانة والأعطال ، وهي مثالية لفحص التسرب عن طريق إجراء الاختبار الهيدروستاتيكي

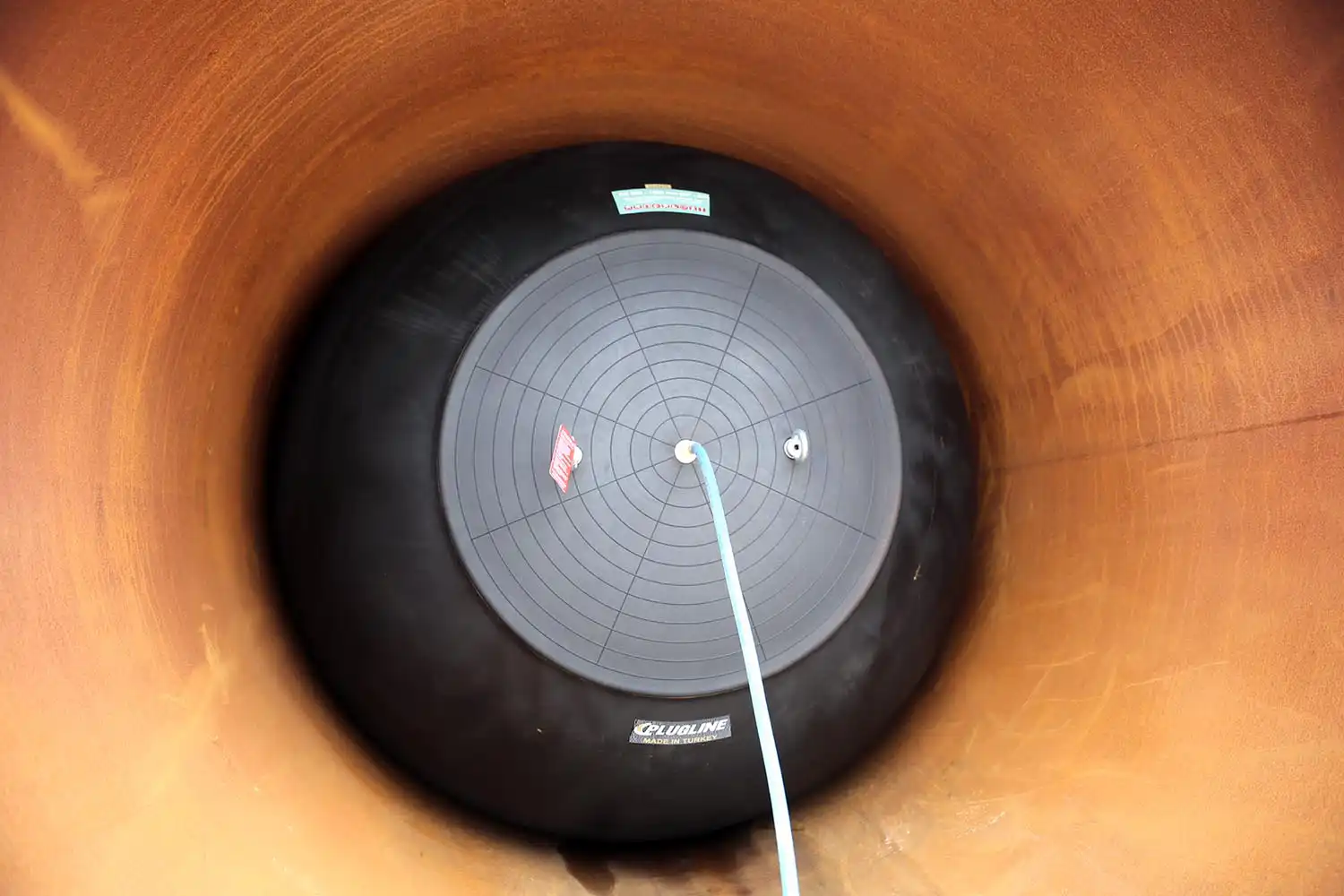

- عند إجراء الاختبار الهيدروستاتيكي ، يتم وضع هذه المقابس في الأطراف الأخرى من الأنابيب لسد الأنابيب قيد الاختبار
- • الاستخدام الشائع الآخر لسدادات الأنابيب هو منع دخول الماء والغازات ومخلفات البناء والغبار والفئران والقوارض إلى خطوط الأنابيب المشيدة حديثًا
- سدادات أنابيب PLUGLINE مصنوعة من مطاط NR/SBR خاص عالي الجودة معزز بإطار Kevlar (أخف وزنا وأكثر صلابة ومقاومة للثقب). يمكن تغيير هذه المواد باستخدام مواد NBR و CR و EPDM وفقًا لمتطلبات العميل والتطبيق.

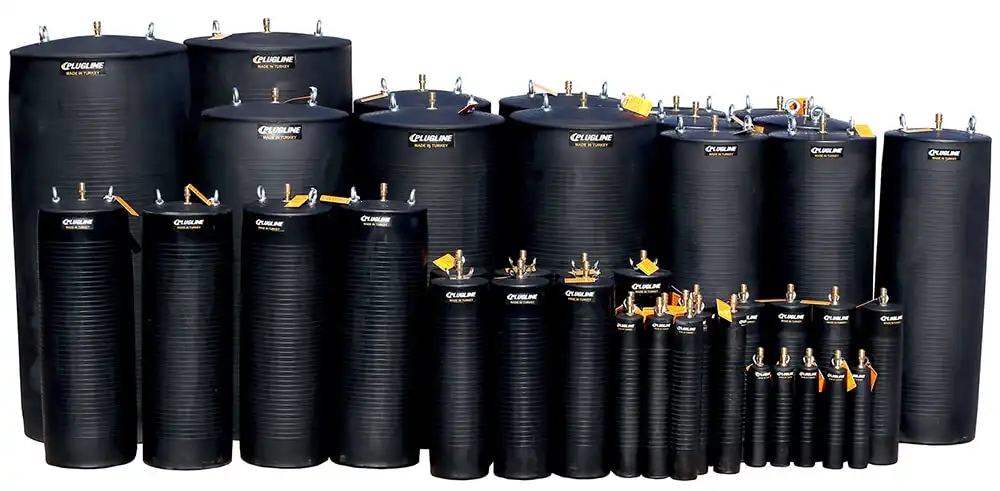

- متاح لأقطار الأنابيب من 35 مم (1،37 بوصة) إلى 4200 مم (165،35 بوصة).
- هذه السدادات عبارة عن سدادات تعمل بالهواء المضغوط ، ويمكن تسميتها بالكرة الهوائية ، وقد تم تحديد ضغوط النفخ / العمل القياسية لسدادات الأنابيب القابلة للنفخ PLUGLINE على أنها 1،5 بار (21،75 psi) و 2،5 بار (36،25 psi).
- بالإضافة إلى هذه الضغوط ، تحتوي سدادات الأنابيب القابلة للنفخ بضغط عمل أعلى مثل 6،0 بار (87،02 psi) ويمكن إنتاج 12،0 بار (174،04 psi) ويمكن إنتاجها وتسمى PLUGLINE سدادات أنابيب الضغط العالي القابلة للنفخ.
- يمكن استخدامه لدرجات حرارة من -40 درجة مئوية (-40 درجة فهرنهايت) إلى 70 درجة مئوية (158 درجة فهرنهايت).
- توفير مقاومة عالية للمواد الكيميائية.
| Product Code | Nominal Size(mm) | Min. Pipe Inner Dia.to be tested(mm/inch) | Max. Pipe Inner Dia. to be tested(mm/inch) | Max. Working Pressure(bar/psi) | Back Pressure(bar/psi) | Product Diameter(mm/inch) | Total Length of Product(mm/inch) | Product Weight(kg/Ibs) | |
|---|---|---|---|---|---|---|---|---|---|
|
remove
add
|
IPS50100/1,5 | 50-100 | 45mm/1,77" | 100mm/3,93" | 1,5bar/21,75psi | 0,5bar/7,25psi | 45mm/1,77" | 330mm/12,99" | 0,4kg/0,88Ibs |
|
remove
add
|
IPS70150/1,5 | 70-150 | 70mm/2,75" | 150mm/5,90" | 1,5bar/21,75psi | 0,5bar/7,25psi | 64mm/2,51" | 370mm/14,56" | 0,6kg/1,32Ibs |
|
remove
add
|
IPS100200/1,5 | 100-200 | 100mm/3,93" | 200mm/7,87" | 1,5bar/21,75psi | 0,5bar/7,25psi | 88mm/3,46" | 550mm/21,65" | 1,0kg/2,20Ibs |
|
remove
add
|
IPS150300/1,5 | 150-300 | 150mm/5,90" | 300mm/11,81" | 1,5bar/21,75psi | 0,5bar/7,25psi | 138mm/5,43" | 550mm/21,65" | 1,2kg/2,64Ibs |
|
remove
add
|
IPS200400/1,5 | 200-400 | 200mm/7,87" | 400mm/15,74" | 1,5bar/21,75psi | 0,5bar/7,25psi | 185mm/7,28" | 650mm/25,59" | 3,4kg/7,49Ibs |
|
remove
add
|
IPS200500/1,5 | 200-500 | 200mm/7,87" | 500mm/19,68" | 1,5bar/21,75psi | 0,5bar/7,25psi | 185mm/7,28" | 800mm/31,49" | 3,7kg/8,15Ibs |
|
remove
add
|
IPS300600/1,5 | 300-600 | 300mm/11,81" | 600mm/23,62" | 1,5bar/21,75psi | 0,5bar/7,25psi | 285mm/11,22" | 850mm/33,46" | 6,6kg/14,55Ibs |
|
remove
add
|
IPS375750/1,5 | 375-750 | 375mm/14,76" | 750mm/29,52" | 1,5bar/21,75psi | 0,5bar/7,25psi | 360mm/14,17" | 1000mm/39,37" | 9,4kg/20,72Ibs |
|
remove
add
|
IPS5001000/1,5 | 500-1000 | 500mm/19,68" | 1000mm/39,37" | 1,5bar/21,75psi | 0,5bar/7,25psi | 485mm/19,09" | 1150mm/45,27" | 21,3kg/46,95Ibs |
|
remove
add
|
IPS6001200/1,5 | 600-1200 | 600mm/23,62" | 1200mm/47,24" | 1,5bar/21,75psi | 0,5bar/7,25psi | 585mm/23,03" | 1300mm/51,18" | 25,5kg/56,21Ibs |
|
remove
add
|
IPS5001200/1,5 | 500-1200 | 500mm/19,68" | 1200mm/47,24" | 1,5bar/21,75psi | 0,5bar/7,25psi | 485mm/19,09" | 1400mm/55,11" | 28,0kg/61,72Ibs |
|
remove
add
|
IPS5001400/1,5 | 500-1400 | 500mm/19,68" | 1400mm/55,11" | 1,5bar/21,75psi | 0,5bar/7,25psi | 485mm/19,09" | 1900mm/74,80" | 35,5kg/78,26Ibs |
|
remove
add
|
IPS6001600/1,5 | 600-1600 | 600mm/23,62" | 1600mm/62,99" | 1,5bar/21,75psi | 0,5bar/7,25psi | 575mm/22,63" | 1900mm/74,80" | 35,5kg/78,26Ibs |
|
remove
add
|
IPS8001600/1,5 | 800-1600 | 800mm/31,49" | 1600mm/62,99" | 1,5bar/21,75psi | 0,5bar/7,25psi | 780mm/30,70" | 1600mm/62,99" | 46,0kg/101,41Ibs |
|
remove
add
|
IPS8002000/1,5 | 800-2000 | 800mm/31,49" | 2000mm/78,74" | 1,5bar/21,75psi | 0,5bar/7,25psi | 780mm/30,70" | 3200mm/125,98" | 75,0kg/165,34Ibs |
|
remove
add
|
IPS8002200/1,5 | 800-2200 | 800mm/31,49" | 2200mm/86,61" | 1,5bar/21,75psi | 0,5bar/7,25psi | 780mm/30,70" | 3200mm/125,98" | 75,0kg/165,34Ibs |
|
remove
add
|
IPS12002400/1,5 | 1200-2400 | 1200mm/47,24” | 2400mm/94,48” | 1,5bar/21,75psi | 0,5bar/7,25psi | 1180mm/46,45” | 3000mm/118,11” | 170,0kg/374,68lbs |
|
remove
add
|
IPS12002800/1,5 | 1200-2800 | 1200mm/47,24” | 2800mm/110,23" | 1,5bar/21,75psi | 0,5bar/7,25psi | 1180mm/46,45” | 4000mm/157,48" | 205,0kg/451,82lbs |
|
remove
add
|
IPS18003600/1,5 | 1800-3600 | 1800mm/70,87" | 3600mm/141,73" | 1,5bar/21,75psi | 0,5bar/7,25psi | 1780mm/70,08" | 4000mm/157,48" | 400,0kg/881,83lbs |
|
remove
add
|
IPS18004200/1,5 | 1800-4200 | 1800mm/70,87" | 4200mm/165,35" | 1,5bar/21,75psi | 0,5bar/7,25psi | 1780mm/70,08" | 6000mm/236,22" | 500,0kg/1102,0lbs |
| Product Code | Nominal Size(mm) | Min. Pipe Inner Dia.to be tested(mm/inch) | Max. Pipe Inner Dia. to be tested(mm/inch) | Max. Working Pressure (bar/psi) | Back Pressure(bar/psi) | Product Diameter(mm/inch) | Total Length of Product(mm/inch) | Product Weight(kg/Ibs) | |
|---|---|---|---|---|---|---|---|---|---|
|
remove
add
|
IPS2040/2,5 | 20-40 | 20mm/0,78" | 40mm/1,57" | 2,5bar/36,25psi | 1,0bar/14,50psi | 18mm/0,70" | 100mm/3,93" | 0,12kg/0,26lbs |
|
remove
add
|
IPS2550/2,5 | 25-50 | 25mm/0,98" | 50mm/1,96" | 2,5bar/36,25psi | 1,0bar/14,50psi | 22mm/0,86" | 110mm/4,33" | 0,5kg/1,1lbs |
|
remove
add
|
IPS3570/2,5 | 35-70 | 35mm/1,37" | 70mm/2,75" | 2,5bar/36,25psi | 1,0bar/14,50psi | 33mm/1,29" | 300mm/11,81" | 0,2kg/0,44Ibs |
|
remove
add
|
IPS50100/2,5 | 50-100 | 50mm/1,96" | 100mm/3,93" | 2,5bar/36,25psi | 1,0bar/14,50psi | 45mm/1,77" | 330mm/12,99" | 0,4kg/0,88Ibs |
|
remove
add
|
IPS70150/2,5 | 70-150 | 70mm/2,75" | 150mm/5,90" | 2,5bar/36,25psi | 1,0bar/14,50psi | 64mm/2,51" | 370mm/14,56" | 0,6kg/1,32Ibs |
|
remove
add
|
IPS100200/2,5 | 100-200 | 100mm/3,93" | 200mm/7,87" | 2,5bar/36,25psi | 1,0bar/14,50psi | 88mm/3,46" | 550mm/21,65" | 1,0kg/2,20Ibs |
|
remove
add
|
IPS150300/2,5 | 150-300 | 150mm/5,90" | 300mm/11,81" | 2,5bar/36,25psi | 1,0bar/14,50psi | 138mm/5,43" | 550mm/21,65" | 1,2kg/2,64Ibs |
|
remove
add
|
IPS200400/2,5 | 200-400 | 200mm/7,87" | 400mm/15,74" | 2,5bar/36,25psi | 1,0bar/14,50psi | 185mm/7,28" | 650mm/25,59" | 3,6kg/7,93Ibs |
|
remove
add
|
IPS200500/2,5 | 200-500 | 200mm/7,87" | 500mm/19,68" | 2,5bar/36,25psi | 1,0bar/14,50psi | 185mm/7,28" | 800mm/31,49" | 3,9kg/8,58lbs |
|
remove
add
|
IPS300600/2,5 | 300-600 | 300mm/11,81" | 600mm/23,62" | 2,5bar/36,25psi | 1,0bar/14,50psi | 285mm/11,22" | 850mm/33,46" | 7,0kg/15,43Ibs |
|
remove
add
|
IPS375750/2,5 | 375-750 | 375mm/14,76" | 750mm/29,52" | 2,5bar/36,25psi | 1,0bar/14,50psi | 360mm/14,17" | 1000mm/39,37" | 9,7kg/21,38Ibs |
|
remove
add
|
IPS500800/2,5 | 500-800 | 500mm/19,68" | 800mm/31,49" | 2,5bar/36,25psi | 1,0bar/14,50psi | 485mm/19,09" | 1000mm/39,37" | 21,0kg/46,29Ibs |
|
remove
add
|
IPS5001000/2,5 | 500-1000 | 500mm/19,68" | 1000mm/39,37" | 2,5bar/36,25psi | 1,0bar/14,50psi | 485mm/19,09" | 1150mm/45,27" | 22,0kg/48,50Ibs |
|
remove
add
|
IPS6001200/2,5 | 600-1200 | 600mm/23,62" | 1200mm/47,24" | 2,5bar/36,25psi | 1,0bar/14,50psi | 585mm/23,03" | 1300mm/51,18" | 26,0kg/57,32Ibs |
|
remove
add
|
IPS5001400/2,5 | 500-1400 | 500mm/19,68" | 1400mm/55,11" | 2,5bar/36,25psi | 1,0bar/14,50psi | 485mm/19,09" | 1900mm/74,80" | 35,0kg/77,16Ibs |
|
remove
add
|
IPS8001600/2,5 | 800-1600 | 800mm/31,49" | 1600mm/62,99" | 2,5bar/36,25psi | 1,0bar/14,50psi | 780mm/30,70" | 1800mm/70,86" | 35,0kg/77,16Ibs |
|
remove
add
|
IPS12002400/2,5 | 1200-2400 | 1200mm/47,24” | 2400mm/94,48” | 2,5bar/36,25psi | 1,0bar/14,50psi | 1180mm/46,45” | 3000mm/118,11” | 240,0kg/528,96lbs |
|
remove
add
|
IPS12002800/2,5 | 1200-2800 | 1200mm/47,24” | 2800mm/110,23" | 2,5bar/36,25psi | 1,0bar/14,50psi | 1180mm/46,45” | 4000mm/157,48" | 280,0kg/617,12lbs |
|
remove
add
|
IPS18003600/2,5 | 1800-3600 | 1800mm/70,87" | 3600mm/141,73" | 2,5bar/36,25psi | 1,0bar/14,50psi | 1780mm/70,08" | 4000mm/157,48" | 420,0kg/925,68lbs |
|
remove
add
|
IPS18004200/2,5 | 1800-4200 | 1800mm/70,87" | 4200mm/165,35" | 2,5bar/36,25psi | 1,0bar/14,50psi | 1780mm/70,08" | 6000mm/236,22" | 530,0kg/1168,12lbs |
